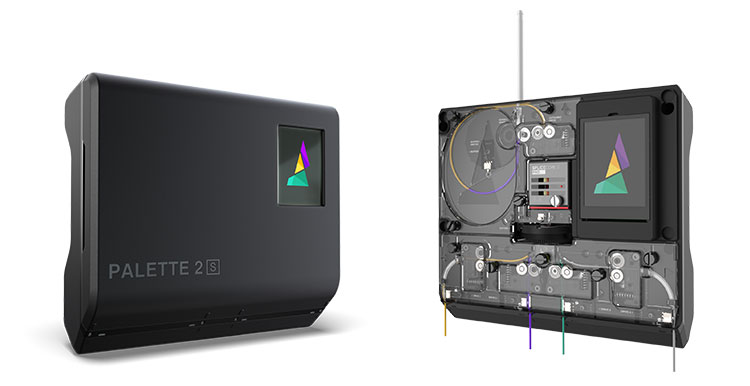

Mosaic Palette 2S 系列 彩色\多材料3D打印--线材配色设备简介
Mosaic Palette 产品不是直接的3D打印机，它是一种能够让单色的FDM技术3D打印机打印多种颜色多种材料的设备，其基本原理是对于一个预定多种颜色或者多种材料的模型，设备系统会根据模型在成型过程中喷头的路径按照一定的算法进行分析计算并将需要的各种颜色或种类的耗材拼接成一根耗材，这样经过FDM 3D打印机成型后，就得到需要的多颜色或者多材料模型。2S Pro 是Mosaic Palette系列第三代产品，与之前的产品相比，处理速度更快，设备直接嵌入了软件，使用更简单，对其他结构部分也进行了优化，性能更加稳定可靠。
一、设备运行的基本原理

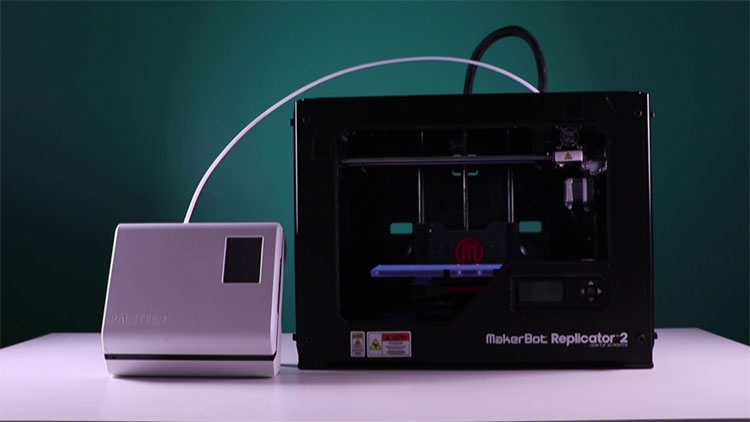

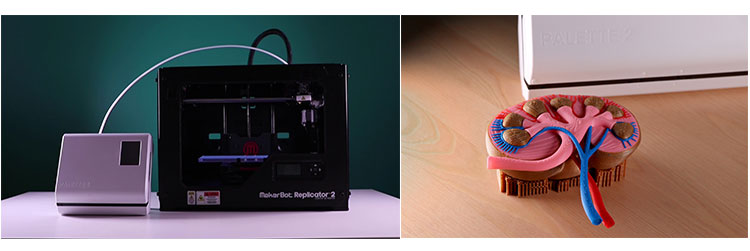

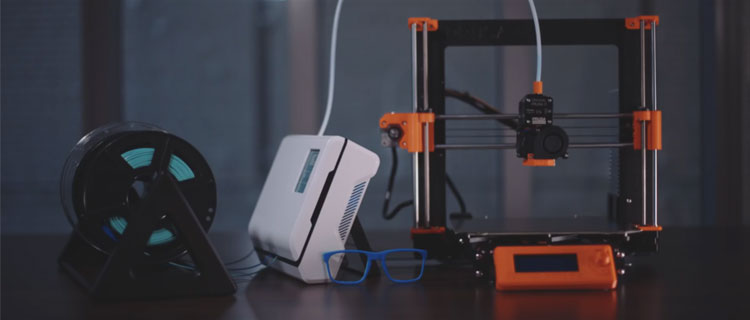

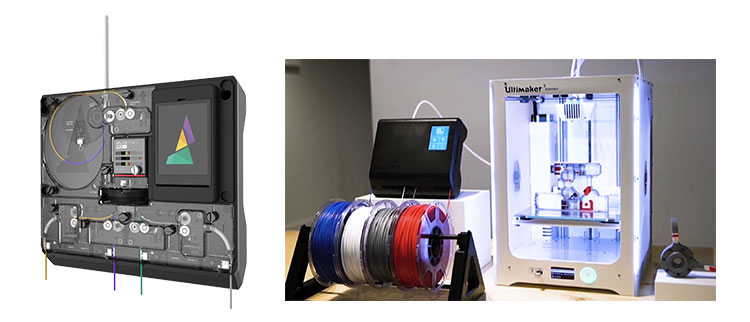

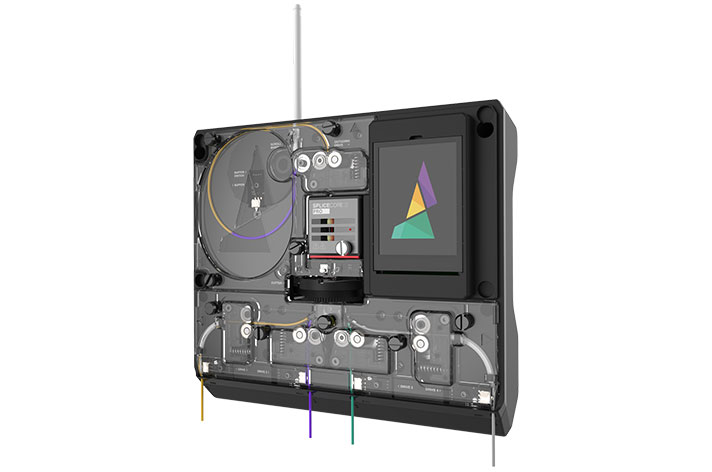

如上图所示，四种不同的耗材装入Palette设备，经过计算、切割、焊接变成一条由四种不同材料段连接而成的耗材长丝，再装入3D打印机按照通常的打印方式即可打印出想要的多色彩或者多材料模型。
二、Mosaic Palette 2S系列设备的功能

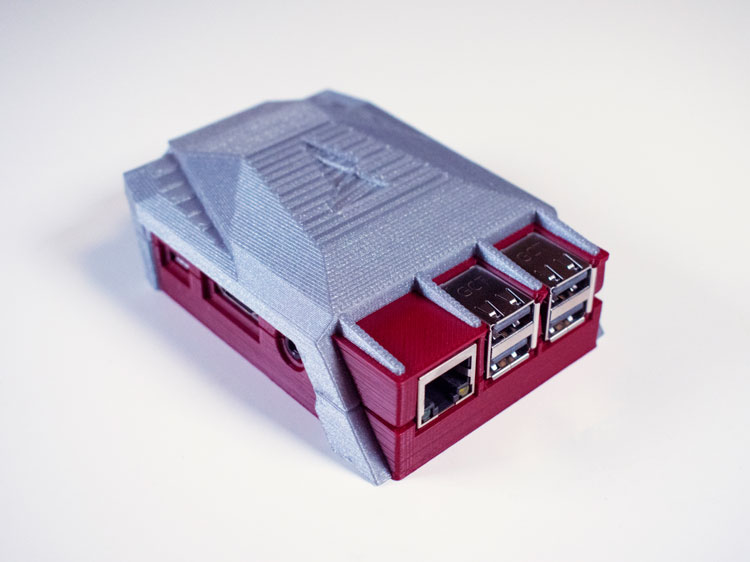

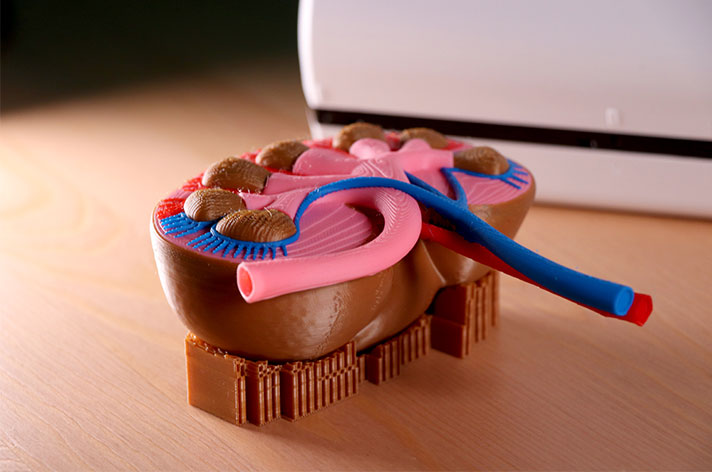

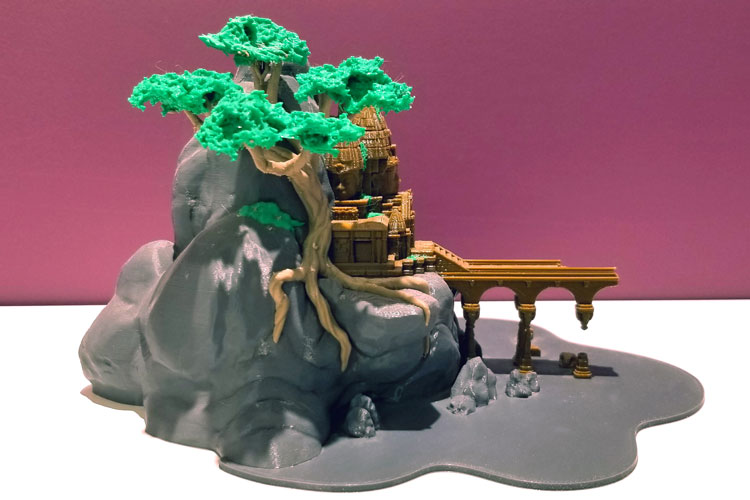

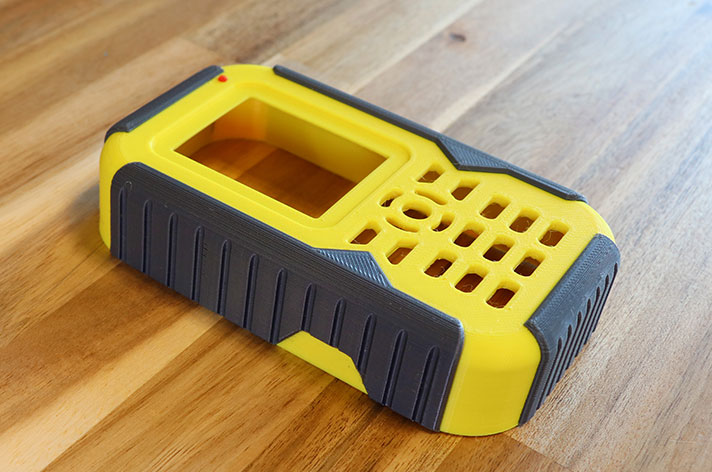

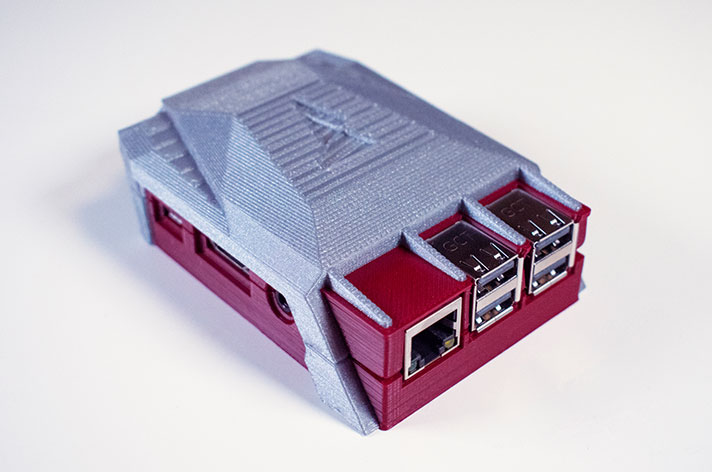

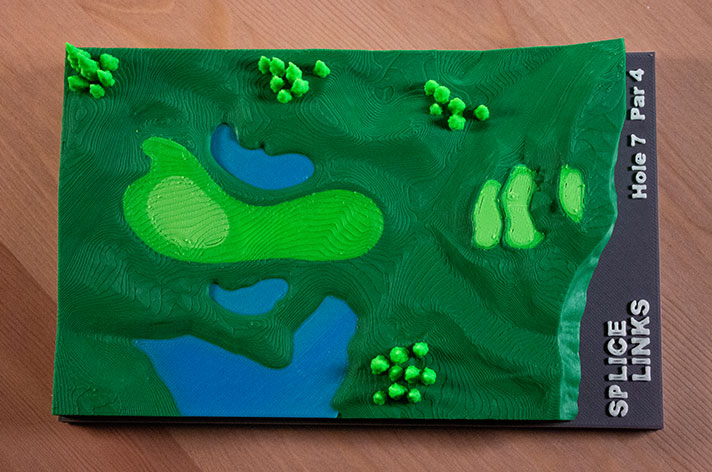

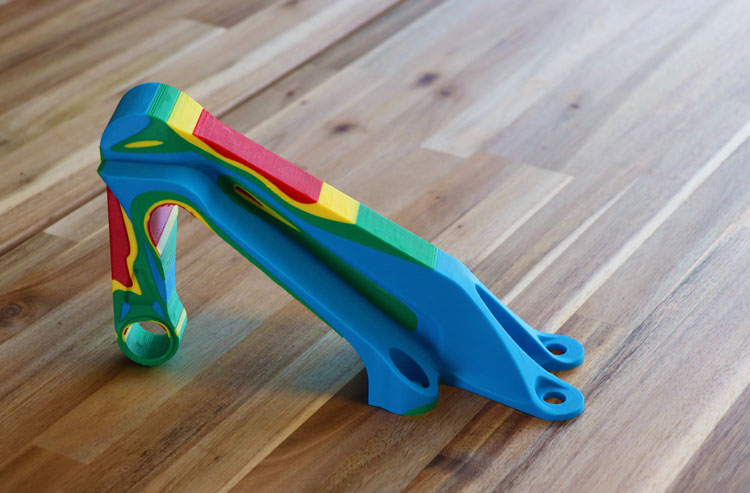

①与FDM 3D打印机相结合能够打印多色彩模型
当Palette 2S与单喷头FDM 3D打印机配合使用的时候，最多可以打印具有四种颜色的模型。

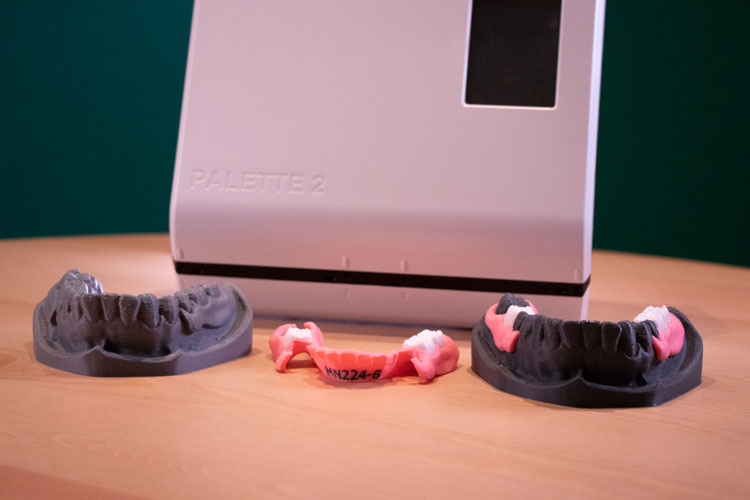

②与FDM 3D打印机相结合，能够打印多种材料组合一体的模型

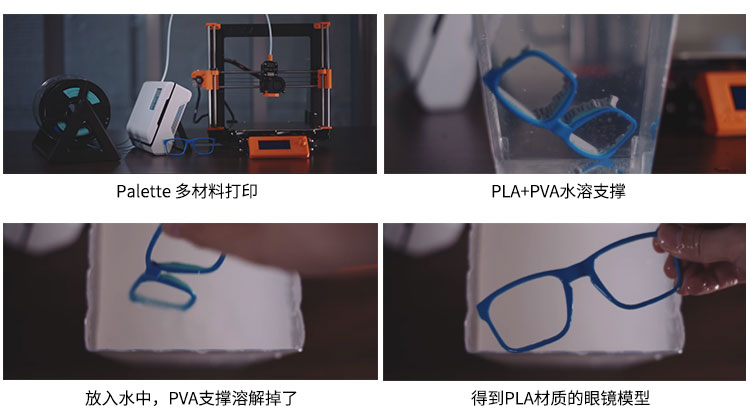

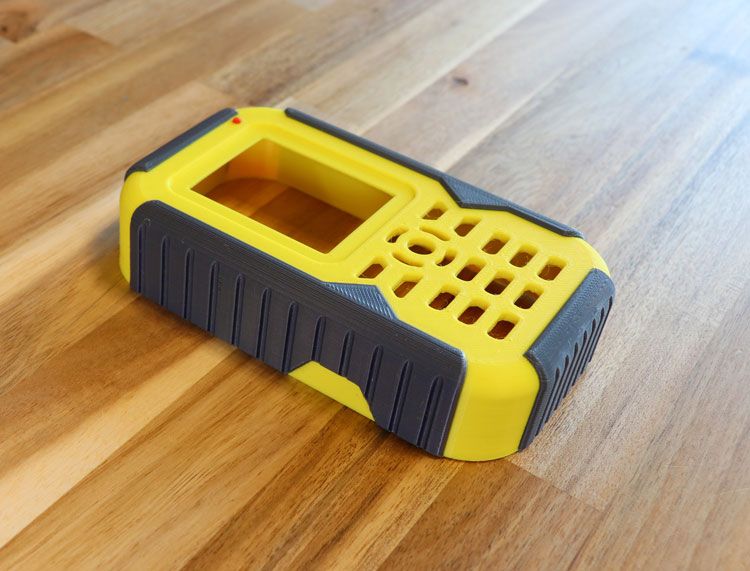

上图是使用Palette 2S 设备，单喷头FDM 3D打印机打印出的PLA和PVA水溶材料相结合的案例。
除此之外，经过大量测试，Palette 2S 设备还可以处理以下耗材或者耗材组合：
设备名称 适用的线材或者线材组合 Palette 2S
Palette 2S ProPLA+PLA PLA+PVA PLA+TPU PETG+PETG PETG+TPU ABS+ABS TPU+TPU 更多耗材测试中
三、使用过程中的模型设计问题
每台Palette 2S设备一次最多能够装入4种不同种类或者不同颜色的耗材，对于初次接触这款设备的用户也许有一个困惑，比如我需要打印一个有四种颜色的彩色模型，那么这个彩色模型我该怎样去设计呢？ 下面我用一个例子来说明这个问题。

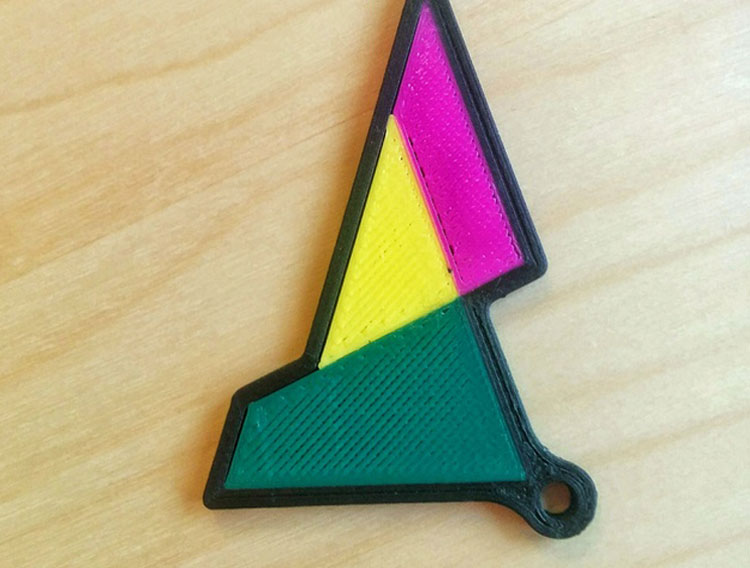

例如我们要打印Mosaic 的logo 这个模型，下图：
从图种可以看出，这个彩色图形由4种颜色组成，每种颜色即为一部分。
那么我们在三维建模的时候，就要根据这4种颜色对应的部分单独建模：
四种颜色对应四部分。

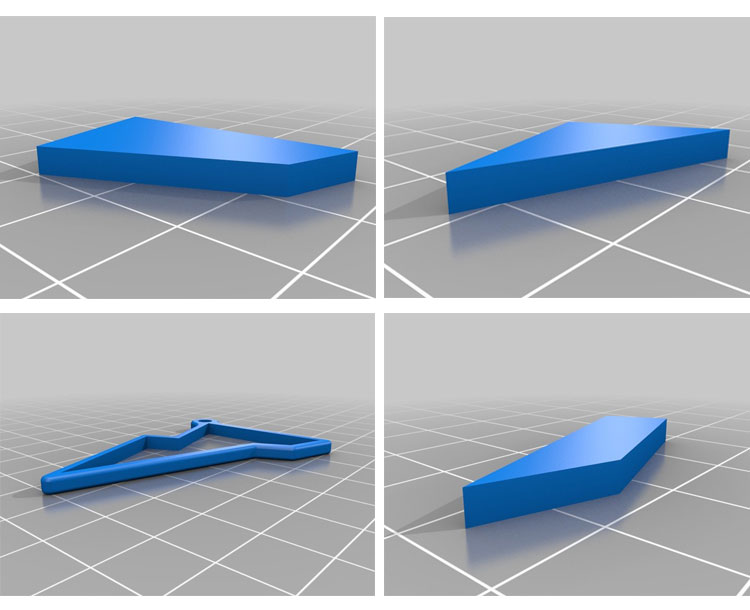

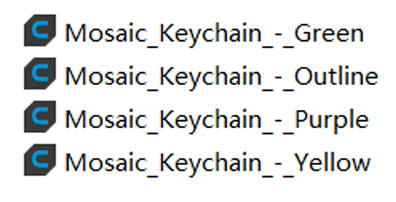

单独建模完成后，为组成我们需要的这个logo模型，再将装配体保存成STL格式文件，装配体保存成STL格式文件的时候，会得到4个单独的STL文件，如下图：

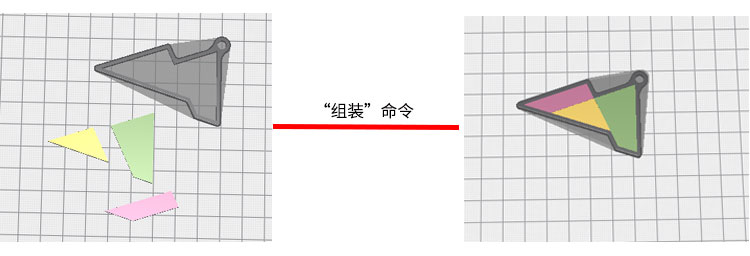

但是将这4个STL文件导入切片软件后，利用“组装”命令，软件自动就可以将这4个部分组装在一起，得到我们需要的完整的这个LOGO的模型。
后续经过切片，3D打印设备就会按照设定，在打印对应的各个颜色部分的时候切换不同的耗材，最终打印完成就能得到我们需要的模型。
四、Palette设备的其他优点

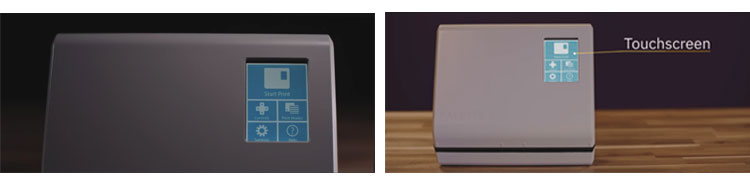

①彩色触摸屏，操作方便

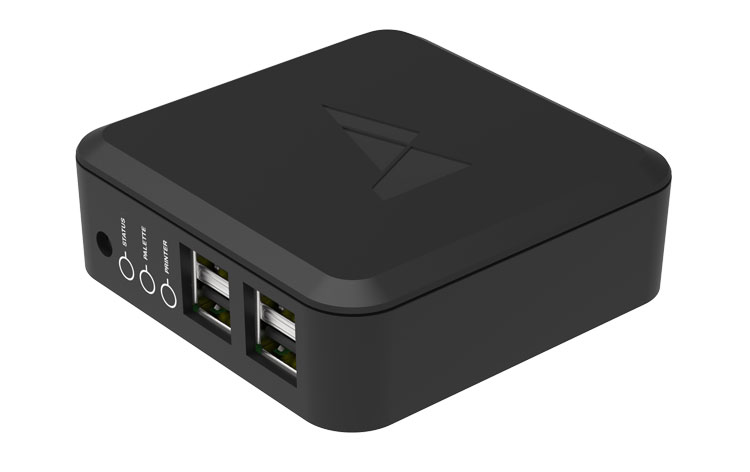

②Canvas Hub S--- 使设备互联、数据信息无线传输
Canvas Hub S 是一款可以与Palette 2S 系列设备配套使用的硬件产品，该装置与Palette 2S 和3D打印机通过数据线相连，并通过WIFI与电脑相连，这样就实现了Palette 2S 、3D打印机、电脑三者的互联通信，在电脑上处理的数据就能直接传输给Palette 2S和3D打印机，同时也能在电脑上对二者实现控制，使用很方便。

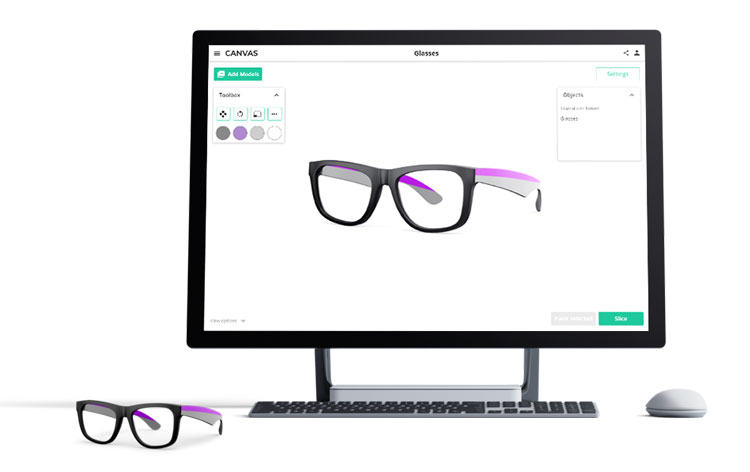

③Canvas 软件 --- 一款处理3D模型文件的软件，集“上色”和切片功能于一身
Canvas软件是Mosaic Palette公司专为多色彩多材料打印而开发的一款软件。制作用于多色或者多材料打印的3D模型文件是比较复杂的，常规的方法是将模型分成几部分再组装，而Canvas可以实现像拿着画笔在模型上涂抹上色一样，用简单涂抹的方式将单一的3D模型变成彩色或多材料模型，大大方便了彩色3D打印。
并且Canvas软件支持直接切片，同时也是一款独立的切片软件，切片后获得的Gcode文件可以直接传输给3D打印设备，也可以导出。

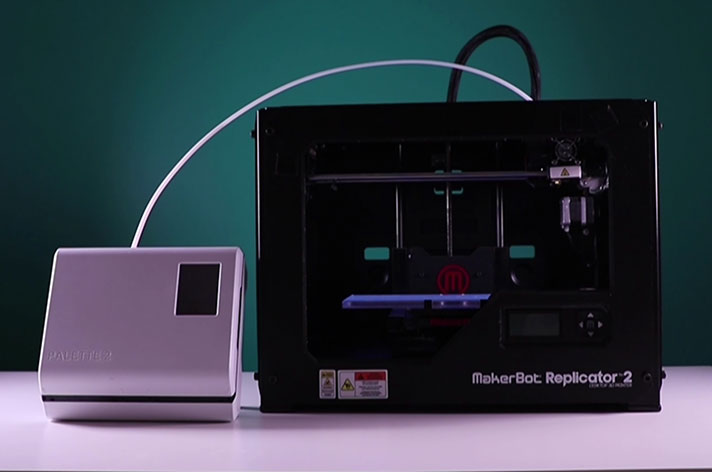

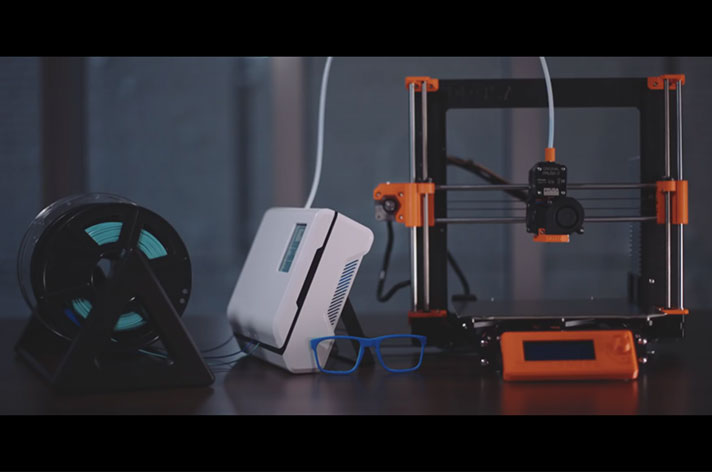

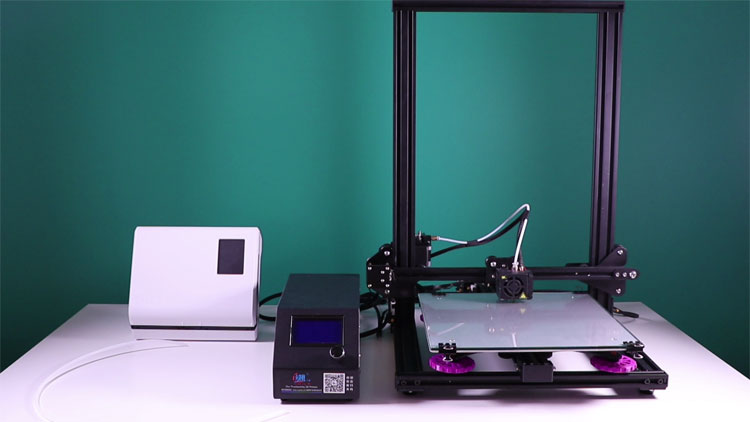

五、Mosaic Palette可用于哪些品牌的3D打印机

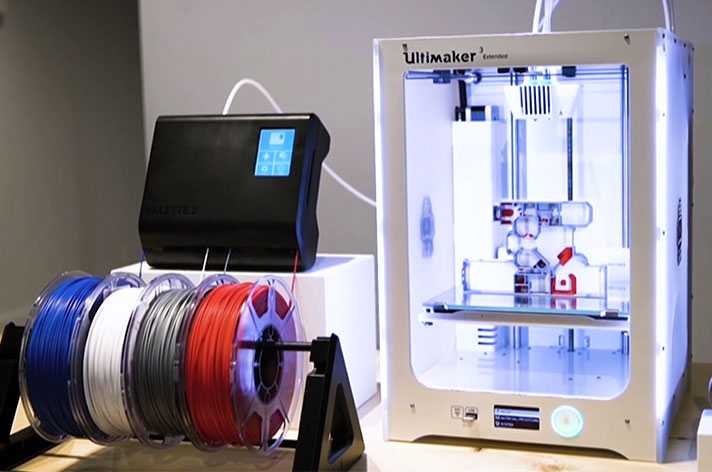

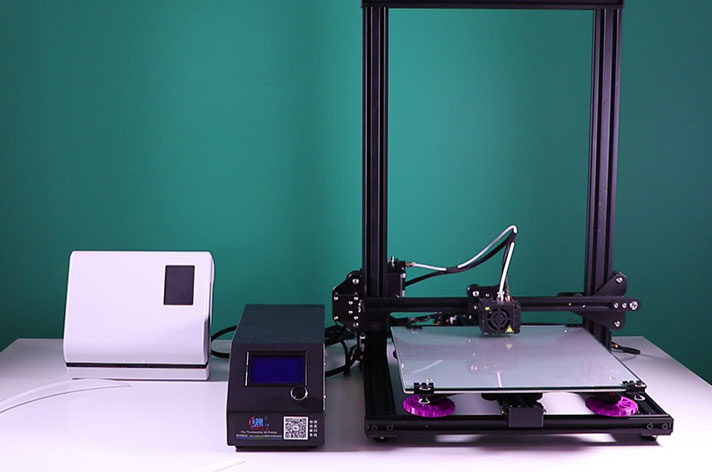

目前市面上销售的使用1.75mm直径耗材，能够兼容Cura、Simplify3D、Kisslicer、Slic3r切片软件的桌面级FDM 3D打印机都可以使用该款设备。有些使用2.85mm直径耗材的机器如ultimaker,在加上相应改装部件后也可以使用。

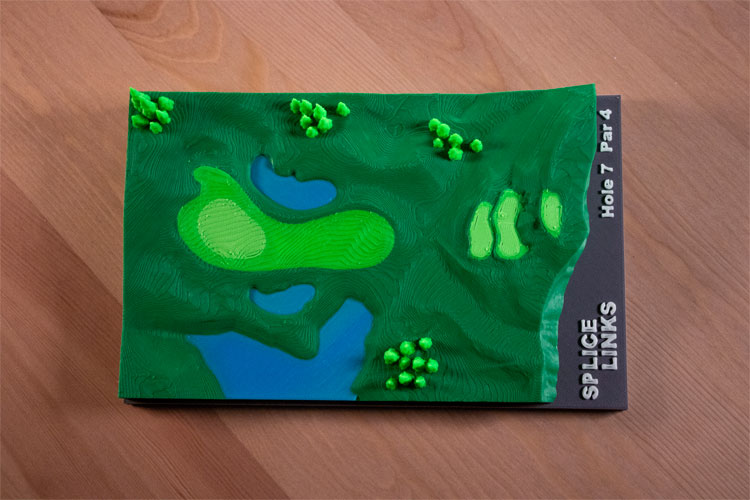

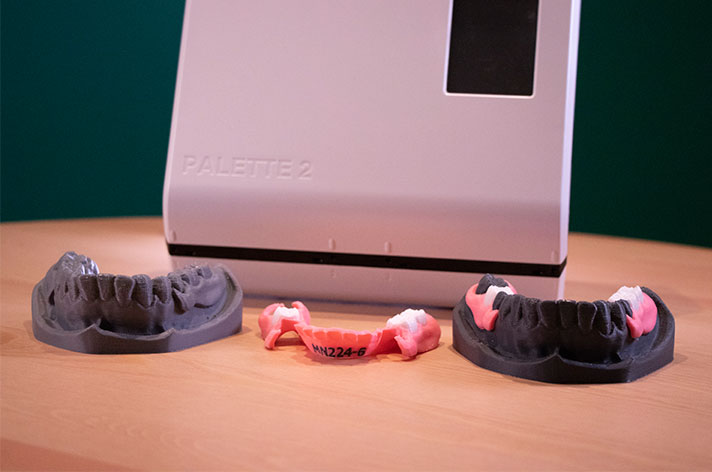

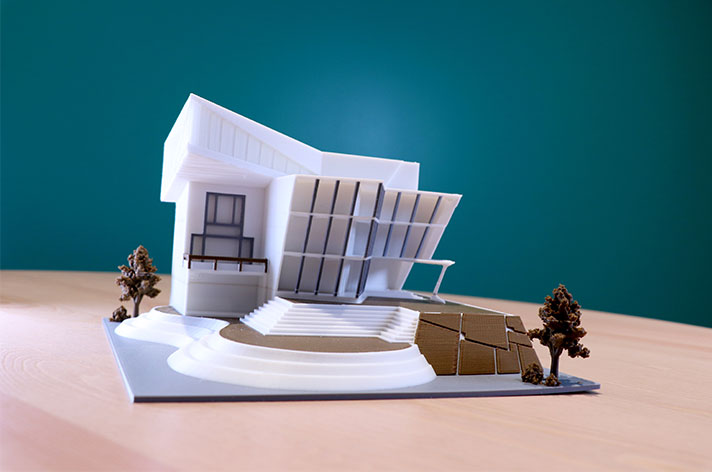

六、相关案例
-
Mosaic Palette 2S系列彩色3D打印—线材配色设备参数 型号 Palette 2S Palette 2S Pro 重量 3.5KG 3.6KG 运输重量 7KG 7.1KG 设备尺寸 23╳20.4╳8.4cm 运输尺寸 41╳27.4╳23cm 支持的进料尺寸 1.75mm FDM技术所用线材 兼容的操作系统 Windows, Mac, Linux (Tested on Ubuntu 16.04) 数据传输方式 Canvas Hub(USB) 或者SD卡 拼接技术 Splice Core S, Solid State Splicer Splice Core S Pro, Solid State Splicer 环境工作温度 15 - 30°C 丝材生产速度 144 - 214 mm/min 182 - 280 mm/min 控制主板 32位 ARM 处理器 操作界面 3.2英寸彩色触摸屏 消耗品 拼接核心管3个（不含线材） 拼接核心管5个（不含线材） 质保期 一年 两年 电源 12V DC, 3A Max 电源适配器输入要求 100 - 240V (50/60Hz) 1.5A 电源适配器兼容性 USA, UK, AU, EU 机械结构 6╳Nema 17步进电机 更新连接方式 USB（带数据线） 认证 cTUVus, CE, TUV-Inspected Manufacturing Facility, CAN/CSA C22.2, NO 62368-1-14
-
设备名称 适用的线材或者线材组合 Palette 2S
Palette 2S ProPLA+PLA PLA+PVA PLA+TPU PETG+PETG PETG+TPU ABS+ABS TPU+TPU 更多耗材测试中
