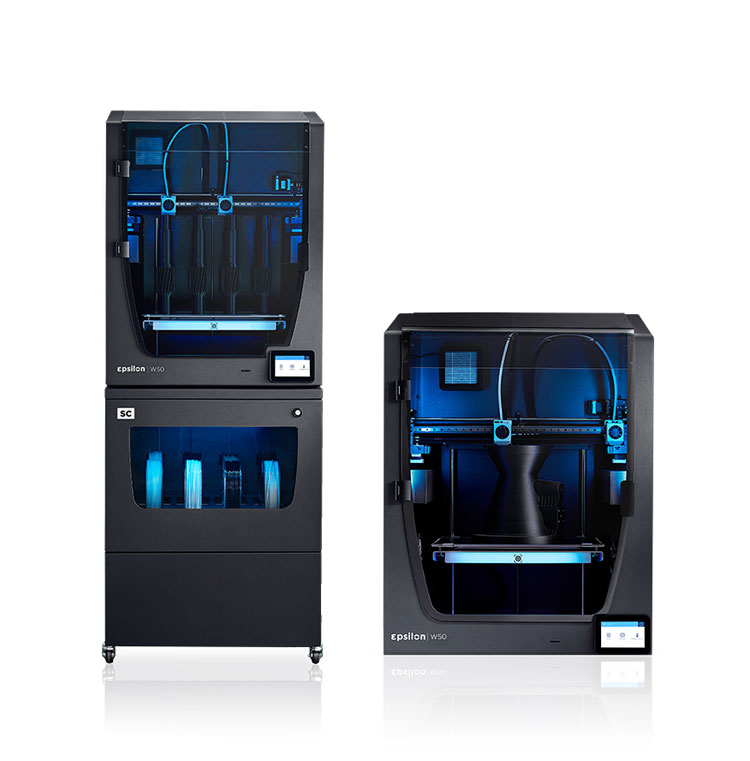

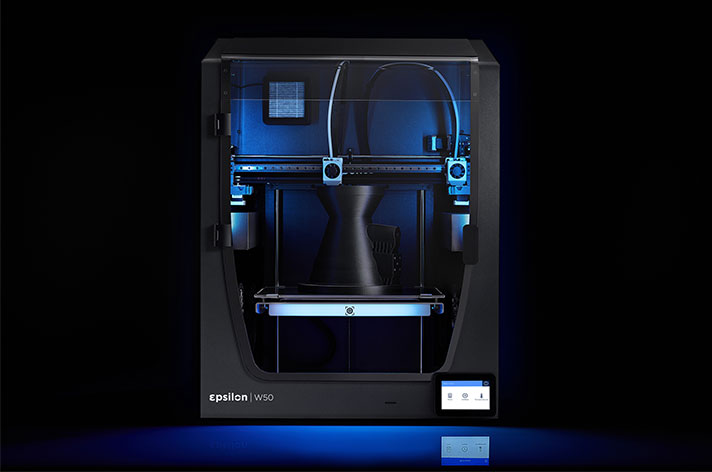

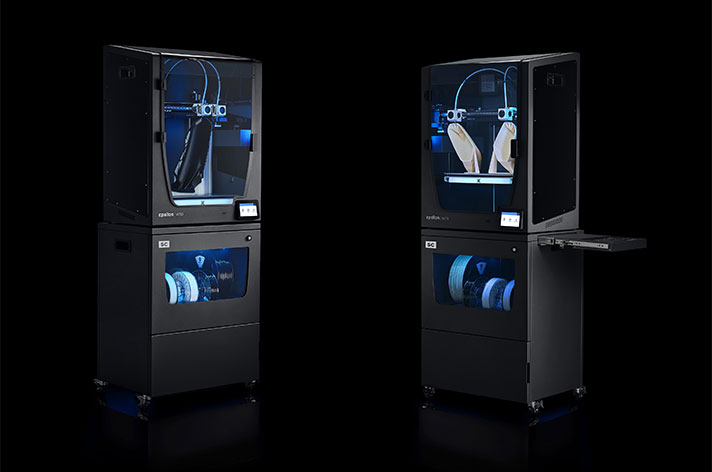

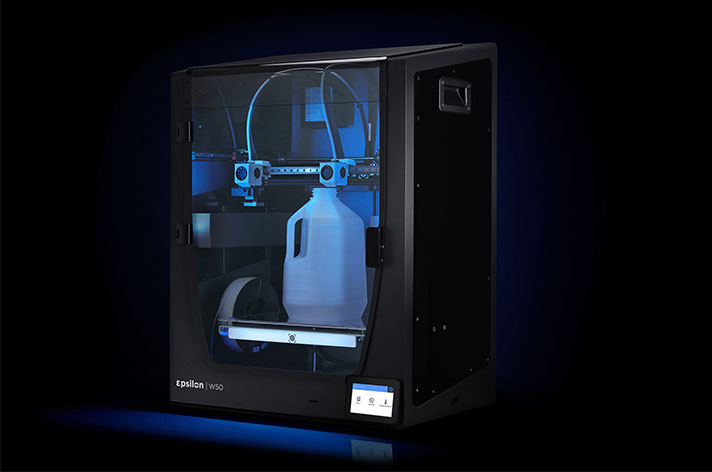

    BCN3D Epsilon W50/W50 SC 3D    打印机简介
        BCN3D Epsilon 系列 3D打印机是著名的专业3D打印设备公司BCN3D 公司推出的一款功能强大的专业级高端3D打印机，是为打印工程塑料，实现工业级用途而设计的，这得益于它所拥有的被动加热室和全封闭结构。除此之外，IDEX独立双喷头打印系统可以用水溶性PVA耗材打印支撑，免除了用户去除支撑的烦恼，同时可以采用复制和镜像打印模式，能够使打印效率翻倍，是企业和高校等单位在生产和研发过程中快速获得小批量高质量、高精度、多功能的工业级原型件的最佳选择。



    一、稳定的打印ABS、PP、PA、碳纤维复合材料、玻璃纤维复合材料

    硬件配置的保证

    ①全封闭式带加热打印室



         ABS、PP、PA等工程塑料通常在使用3D打印成型的过程中，很容易打印失败，包括翘边、变形、开裂等。BCN3D Epsilon 配备了全封闭可加热保温仓，能够使打印室整体上保持在60℃或者60℃以下的某一温度，大大材料的冷却速度，有效的大大降低失败因素的产生，是设备能够稳定的打印工程塑料。

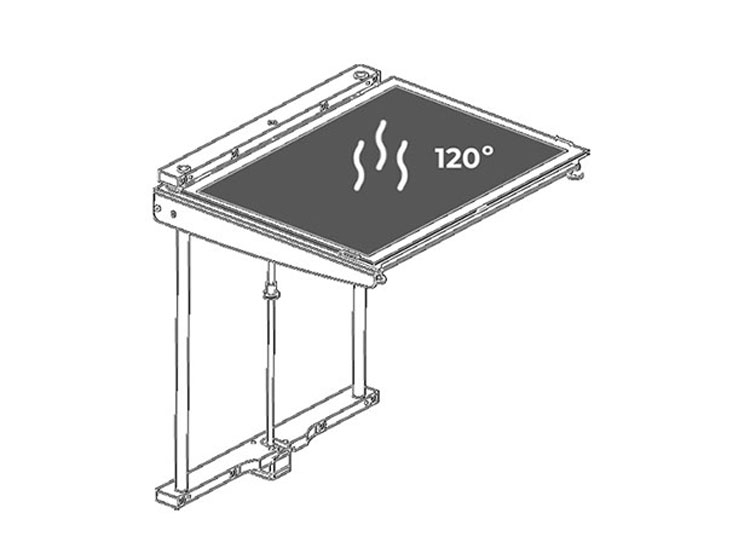

    ②构建底板的温度可加热到120℃



     120℃的底板温度能够大大降低在打印ABS 、PP、PA等工业级材料时，翘边、粘不上等失败因素的发生，使打印过程稳定可靠。

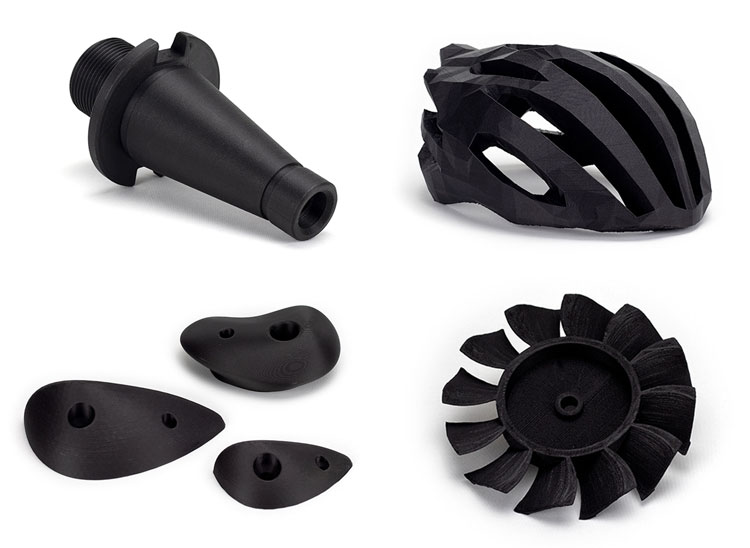

    ③专为打印复合材料而设计的高性能喷头Hotend X


     Hotend X 是专为 BCN3D Epsilon W27 和W50 设计配备的，这款喷头使Epsilon机器能够流畅的打印纤维增强塑料，使Epsilon 能够打印各种超高性能的部件，满足特殊的用途。


    二、产品特点和优势

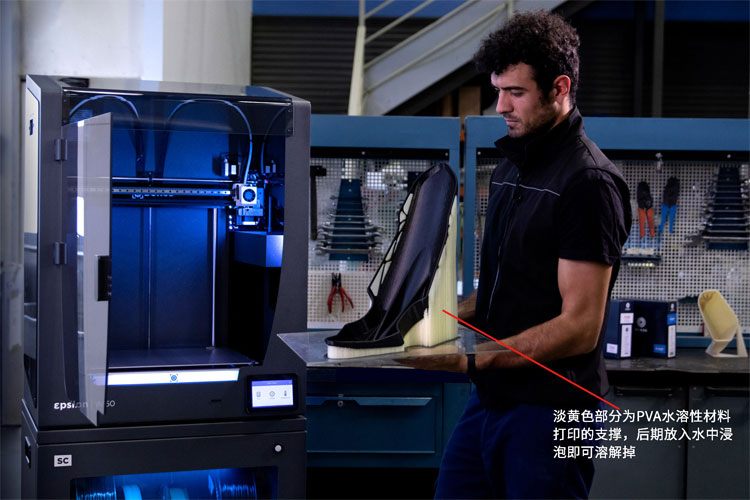

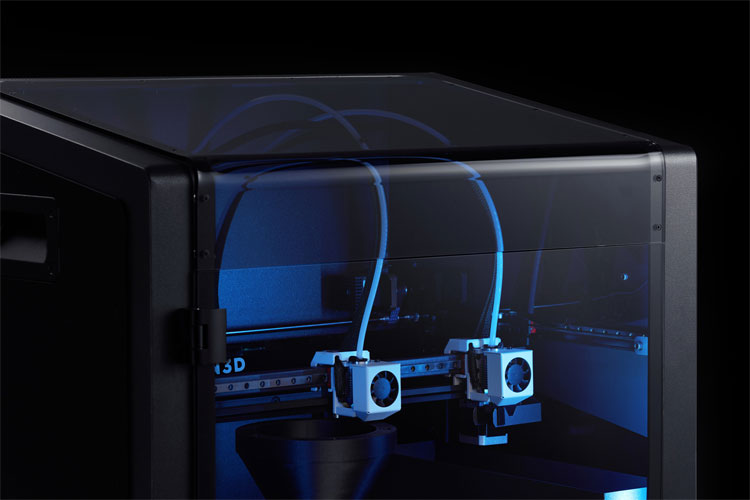

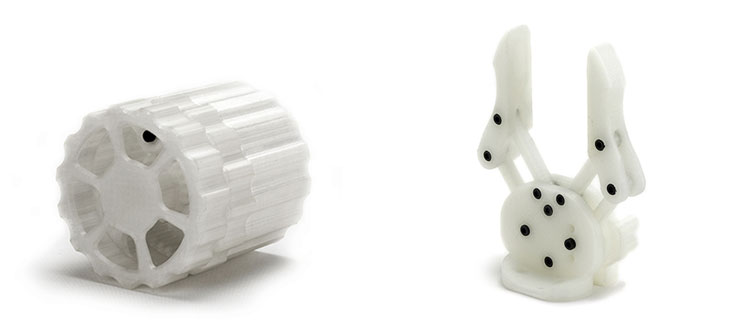

    1、双喷头结构---能够很好的用水溶性PVA耗材打印支撑



           能够打印PVA水溶性支撑这种功能，对于企业和科研院校是很重要的，因为在大多数情况下我们打印的模型都不是规则的形状，3D打印的过程中，对于悬空的部分需要加支撑才能打印，如果是单喷头的机器，支撑材料和主体模型是同种材料并且长在一起，很难去除，有些复杂模型的支撑根本就没法去除，即使费很大力去除了，对主体结构也有很大的损伤。
           BCN3D Epsilon系列 3D打印机可以一个喷头装入PVA水溶支撑材料用来打印支撑，另一个喷头转入打印主体模型耗材打印我们需要的模型，两个喷头都参与打印，打印完成后，只需将模型放入水中泡一泡，支撑就会溶解在水中，得到我们需要的模型，这一功能使我们能够打印任意复杂的模型。

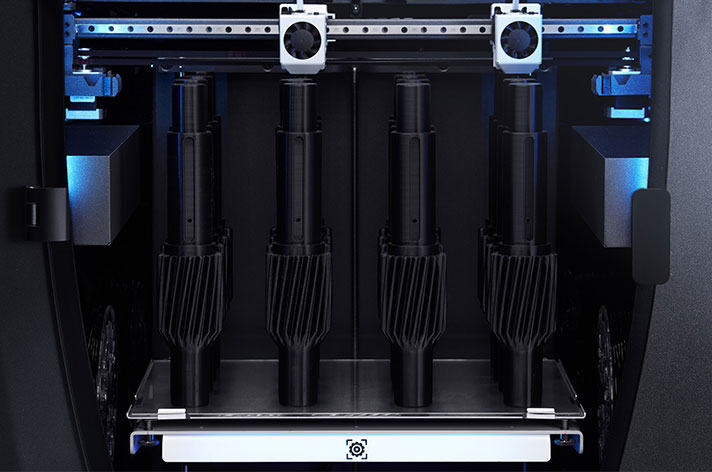

    2、镜像和复制打印功能----使打印效率翻倍，适合企业小批量生产



          复制打印模式是这样的：比如你用单喷头去打印一个模型，需要1小时，生产效率就是1小时一个模型；如果采用复制打印模式打印这个模型，则两个喷头同时同步运动打印，模型打印完成的时间依然是1小时，但是得到的是两个一模一样的模型，即生产效率是1小时两个模型，效率翻了一倍。这一功能非常适合企业或者工厂打印日常需要用的小批量模型，例如工装夹具等，相比其他的机器，BCN3D Epsilon 3D打印机的这种功能节省时间。
           镜像打印模式和复制打印类似，只不过复制打印模式得到的是一模一样的模型，镜像打印得到的是两个呈对称结构的模型。

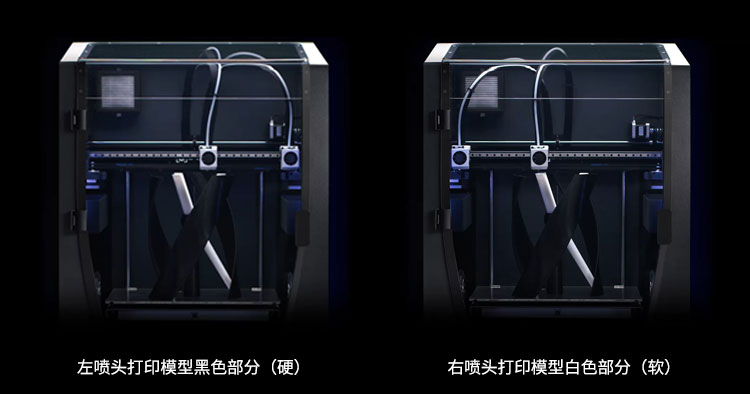

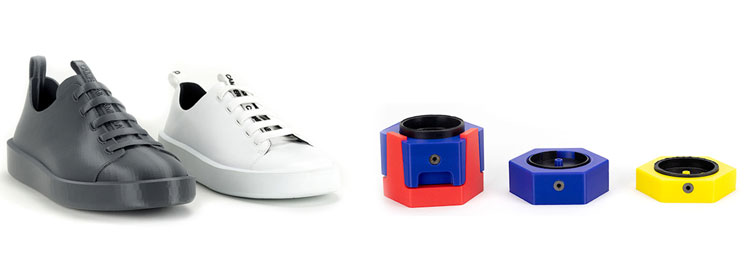

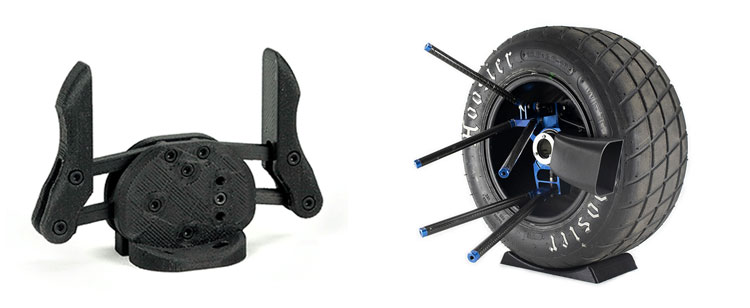

    3、多材料打印--- 一个模型由两种材料组成（例如：有软的部分，有硬的部分）



          在企业和高校的研究工作上，经常需要双材料模型，即一个完整的模型包含两种不同的材料，BCN3D Epsilon 3D打印机的独立双喷头结构和广泛的耗材适应性，在很多情况下都能够打印这种模型。

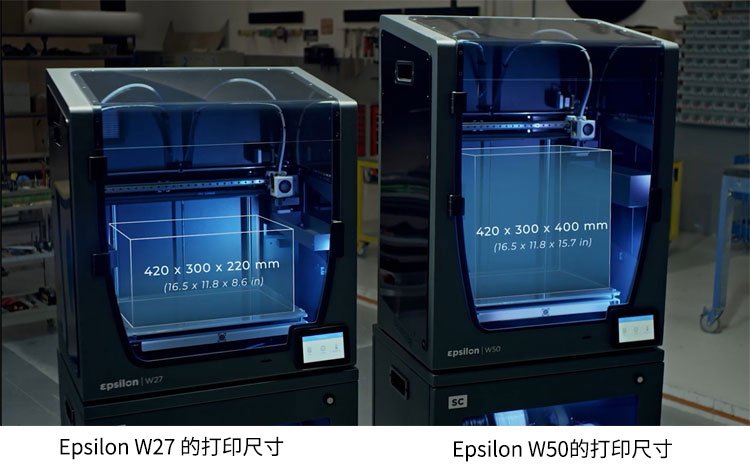

    4、合适且较大的打印尺寸



    420×300×220mm和420×300×400mm的尺寸能够满足我们通常大部分的打印需求，这个尺寸在行业内也算上比较大的。


    5、可以WIFI远程控制打印

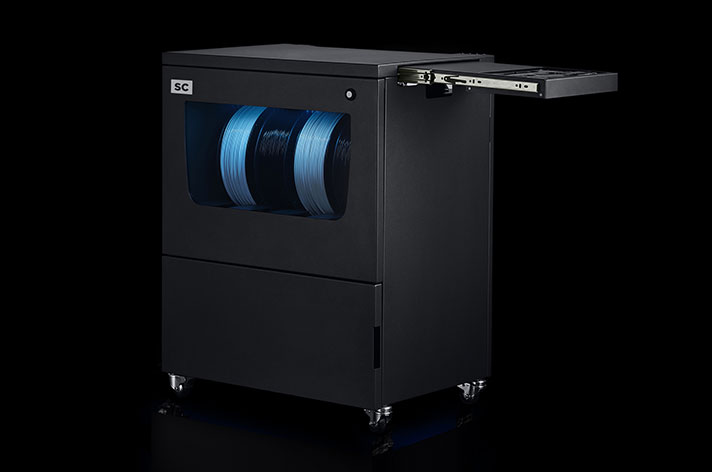

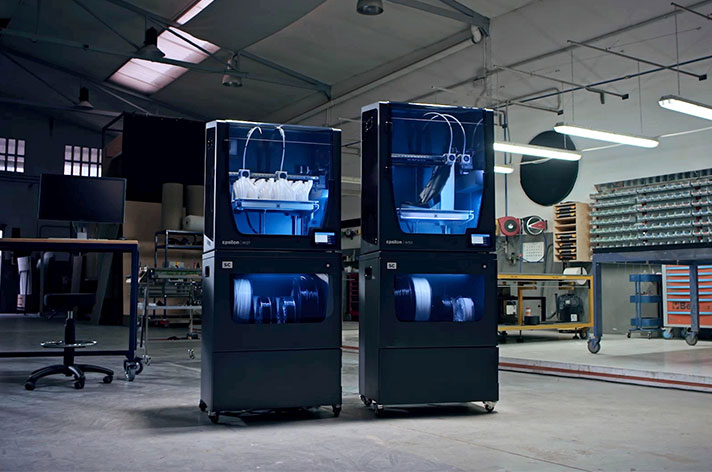

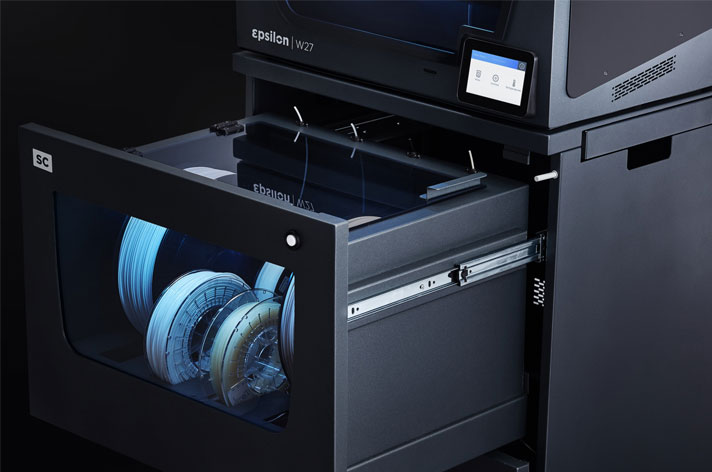

    三、多功能耗材箱



    主要功能
    （1）保持耗材的干燥、便于耗材的存放

    （2）方便存放、取用工具，更加人性化

    （3）配备UPS断电供电系统

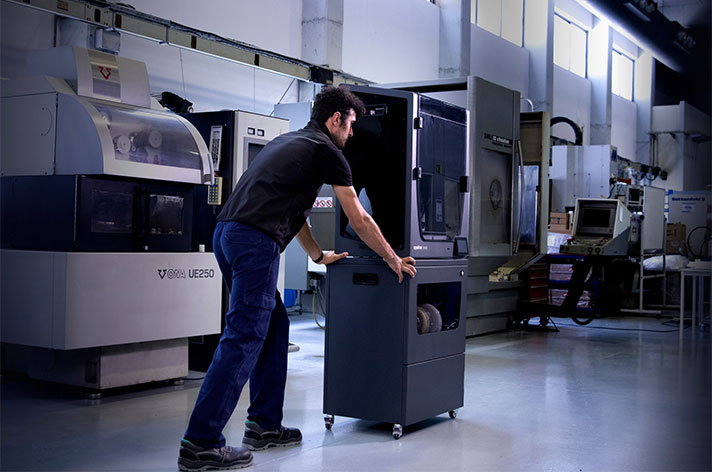

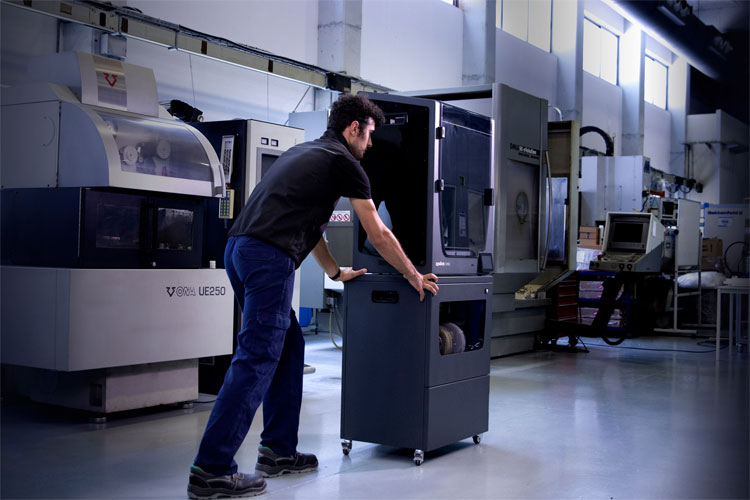

    （4）方便整个设备的移动，方便使用和对环境的卫生清洁


























  • BCN3D Epsilon W50系列 3D打印机规格参数
    产品型号 W50/W50 SC
    打印机参数 打印技术 熔融堆积成型（FDM）
    打印系统结构 独立双喷头结构（IDEX)
    打印体积 420mm×300mm×400mm（长×宽×高）
    打印室 被动加热功能；
    全封闭结构；
    开门即停功能；
    空气过滤系统 高效微粒空气过滤器
    活性炭过滤器
    喷头数量 2
    喷嘴直径 0.4mm（标配）、0.6mm、0.8mm、1.0mm；
    Hotend X : 0.6mm;
    挤出机系统 Bondtech双齿轮驱动挤出系统；
    E3D 研发设计高性能喷头热端；
    打印模式 单喷头打印模式；
    复制打印模式；
    镜像打印模式；
    多材料打印模式；
    可溶解支撑打印模式；
    固件 BCN3D Sigma D25-Marlin
    加热床 导热硅胶板
    屏幕 5英寸全彩多功能触摸屏
    支持的语言 中文、英文、德语、法语等
    支持的文件格式 gcode
    运行音量 49 dB(A)
    资质认证 CE/FCC
    数据传输方式 不联网状态下：SD卡；
    联网状态下：WIFI 或者 以太网（通过BCN3D Cloud联接）
    打印材料 耗材直径 2.85mm
    可用耗材 标准耗材：PLA、PETG、TPU、PVA；
    专业级耗材：ABS、PP、PA
    复合材料：PP GF30(玻璃纤维增强PP塑料）
    PAHT CF15( 碳纤维增强尼龙塑料）
    开放的耗材系统 是（可使用非原厂耗材，通用性强）
    打印参数 可打印层厚 0.05mm～0.5mm
    推荐打印层厚 0.2mm、0.3mm、0.4mm（根据喷头直径而定）
    定位精度（X/Y/Z) 1,25μm / 1,25μm / 1μm
    喷头最高温度 300℃
    加热床最高温度 120℃
    打印室最高温度 60℃
    软件 使用的切片软件 BCN3D Cura
    运行系统 Windows, Mac, Linux
    支持的文件格式 STL, OBJ, AMF,3MF
    无线联接方式 BCN3D Cloud
    支持的浏览器 Google Chrome, Mozilla Firefox,
    Microsoft Edge, Safari, Opera
    结构参数 机器尺寸（含耗材管） 690mm×530mm×900mm（长宽高）
    重量 37Kg
    运输尺寸 800mm×600mm×1230mm
    运输重量 50Kg
    运输包装 半托盘
    电源 输入 AC 84-240V, AC 3,6-1,3A, 50-60Hz
    最大功率 840W

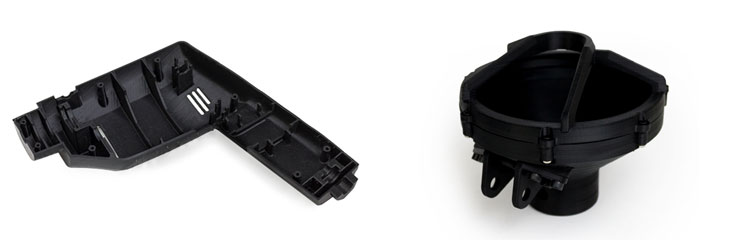

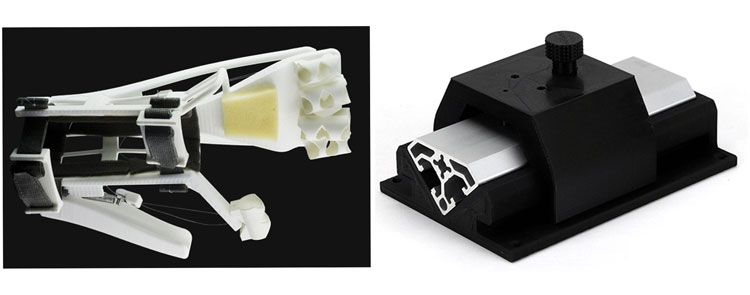

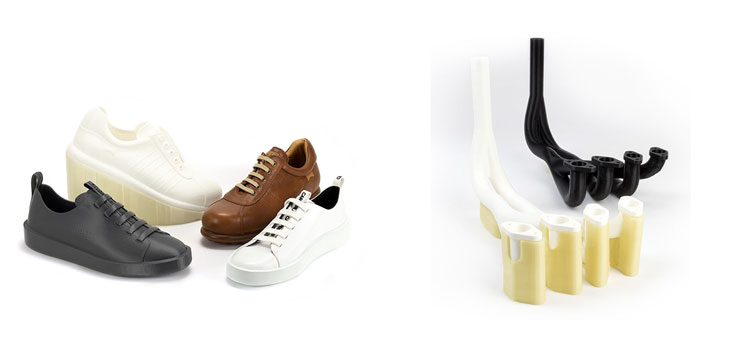

  • 各种材料性能和打印模型展示


    PLA材料



    PLA材料简介 也叫聚乳酸，是一种生物可降解、可回收、食品级安全的聚合物
    性能 熔点：115±35℃ 玻璃点转化温度：57℃
    拉伸强度：70 MPa 拉伸模量：3120 MPa
    夏比冲击强度：3.4KJ/m2 密度：1.24g/cm3
    ①可打印比较精细的模型，模型表面比较光滑；
    ②良好的拉伸强度；    ③刚性较好，较脆 ；    ④良好的抗紫外线性能；
    ⑤正常使用温度不超过50℃；  ⑥无异味，无毒无害，适合在教育和办公环境使用；
    ⑦能够用PVA水溶材料打印支撑； ⑧防潮性能较差，易受潮。
    应用领域 ①建筑模型 ；       ②工业设计、概念模型；       ③熔模铸造模具；
    ④其他对机械性能要求不高的模型。



    PETG材料



    PETG材料简介 是一种全球广泛使用的共聚酯，从塑料水瓶到布料纤维，并且100%可回收。
    性能 透明度：90% 热变形温度：70℃
    拉伸强度：53 MPa 拉伸模量：2020 MPa
    弯曲强度：69 MPa 弯曲模量：2050 MPa
    夏比冲击强度：8.1KJ/m2 密度：1.27g/cm3
    断裂伸长率：22.7%
    ①出色的耐化学性能； ②良好的尺寸稳定性和韧性；    ③表面光洁度好 ；
    ④良好的耐磨性；    ⑤抗湿性能好；  ⑥可在不超过70℃环境下正常使用；
    ⑦能够用PVA水溶材料打印支撑； ⑧超细颗粒和挥发性有机化合物含量较低。
    应用领域 ①在酸碱盐环境中使用的部件 ；
    ②工业设计、功能模型；以及要求具有较好综合机械性能的模型件
    ③防水模型件；          ④承受一定应力的结构件；
    ⑤活动连接件；     ⑥饮料瓶。



    PVA水溶性支撑材料




    PVA材料简介 又叫聚乙烯醇，是一种能够溶于水的聚合物，在3D打印中常用于打印模型支撑。
    性能 杨氏模量：3500 MPa 夏比冲击强度：1.7KJ/m2
    密度：1.22g/cm3
    ①3D打印过程中不宜堵塞和降解；
    ②可轻松溶解在自来水中；
    ③可生物降解 ；
    应用领域 ①与PLA 、PETG、TPU、Nylon等材料有良好的附着力，能一起打印，组成多材料模型 ；
    ②在打印复杂模型时，用PVA 打印水溶性支撑；
    ③用于打印消失模具




    TPU材料




    TPU材料简介 学名：热塑性聚氨酯，是一种类似橡胶的弹性塑料。
    性能 熔点：225℃ 玻璃点转化温度：-16℃
    拉伸强度：50 MPa 拉伸模量：150 MPa
    断裂伸长率：450% 密度：1.16g/cm3
    肖氏硬度：98A
    ①高弹性，类似橡胶；
    ②高的耐磨性，耐磨损；    ③耐油、耐化学性；    ④良好的抗冲击性能；
    ⑤正常使用温度不超过60℃；  ⑥伸长率可达450%；
    ⑦能够用PVA水溶材料打印支撑；

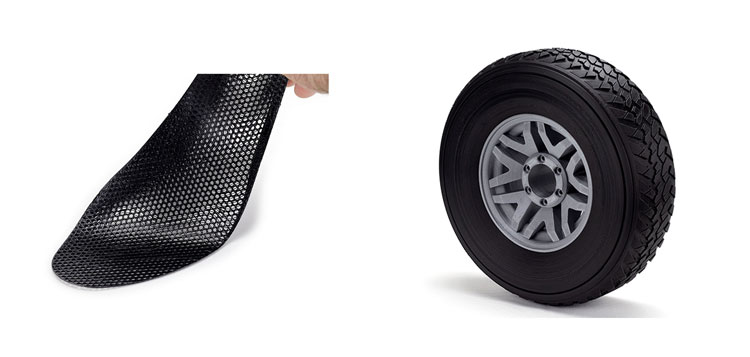

    应用领域 ①工业密封圈、垫圈、套管或铰链 ；       ②软质模型；
    ③包含软质材料的多材料模型；
    ④鞋底、鞋；
    ⑤减震器、车轮等。



    ABS 材料




    ABS材料简介 ABS 是一种常见的塑料，具有良好的综合性能，良好的耐热、耐腐蚀性能。
    性能 热变形温度：91℃ （0.45MPa下） 玻璃点转化温度：114℃
    拉伸强度：30MPa （XY方向）
              17.9MPa(ZX方向）    		 杨氏模量：1379 MPa （XY方向）
              1106 MPa  (ZX方向）
    断裂伸长率：10.9%（XY方向）
                2.1%（ZX方向）    		 弯曲强度：48.3 MPa （XY方向）
              23.1 MPa  (ZX方向）
    弯曲模量：1406 MPa （XY方向）
               878 MPa  (ZX方向）    		 夏比冲击强度：32KJ/ m2 （有缺口）
    夏比冲击强度：71.9KJ/ m2 （无缺口）
    ①打印出的模型具有哑光效果；
    ②良好的刚度和尺寸稳定性；
    ③很好的耐冲击性能， 即使在低温下，该性能也很好；
    ④100℃以上的耐热性；
    ⑤良好的耐水性能；  ⑥耐有机溶剂性能低；
    应用领域 ①承受较高机械应力的部件 ；       ②高强度原型，最终用途部件；
    ③艺术设计外观模型；    ④电子电器产品上的塑料部件；
    ⑤需要精密配合的部件如旋钮、盖子等。    ⑥具有卡扣配合接头的刚性模型。



    PP材料



    PP材料简介 也叫聚丙烯，是一种半晶状热塑性塑料，具有良好的耐化学性能、耐热性、高强度机械性能和高耐磨加工性能。
    性能 熔点：160℃ 密度：0.9g/cm3
    拉伸强度：11.9 MPa （XY方向）
               8.9 MPa   (ZX方向）    		 杨氏模量：470 MPa （XY方向）
              554 MPa  (ZX方向）
    断裂伸长率：200%（XY方向）
                3.2%（ZX方向）    		 弯曲强度：19.6 MPa （XY方向）
              24.5 MPa  (XZ方向）
    弯曲模量：1512 MPa （XY方向）
               2466 MPa  (XZ方向）    		 夏比冲击强度：61KJ/ m2 （无缺口）
    ①对腐蚀性化学物质，如碱，酸和有机溶剂有特殊的抵抗力；
    ②质地轻、透明；     ③弹性好、耐冲击；
    ④良好的耐用性和耐疲劳性，即使在低温环境下依然具有良好的性能；
    ⑤ 100℃以上的耐热性；  ⑥具有疏水性，不粘表面。

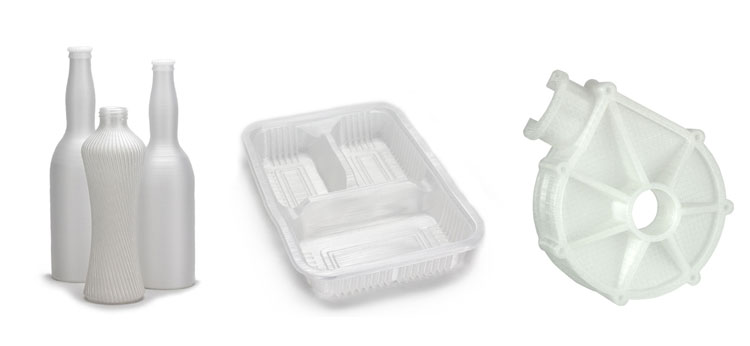

    应用领域 ①适于打印轻质零件，常用来制作瓶子、包装盒和容器；
    ②常用于汽车或其他设备的非结构部分；
    ③由于其良好的耐磨性，可用于制作插头、闭锁、活动铰链等经常发生摩擦的部件；
    ④由于其优良的耐化学性，可用于制作在化学环境中使用的部件；
    ⑤ 具有疏水性，常用于与水接触的管道、接头等元件；





    PA材料




    PA材料简介 也叫尼龙，具有较高的机械强度、刚度和热稳定性，即使在低温下也具有良好的韧性，是一种应用广泛的工程塑料。
    性能 热变形温度：135℃ 密度：1.115g/cm3
    玻璃化温度：49℃ 熔点：197℃
    拉伸强度： 33.2MPa（XY方向）
                17.6MPa（ZX方向）    		 杨氏模量：395 MPa （XY方向）
              334 MPa  (ZX方向）
    断裂伸长率：143.3% （XY方向）
                12.8%  (ZX方向）    		 Izod冲击强度(缺口）：85.4KJ/m2 (XY)
    106.0KJ/m2 (XZ)   10.1KJ/m2 (ZX)
    弯曲强度：  17.7MPa（XY方向）
     18.1MPa（XZ方向）；17.3MPa（ZX方向）    		 弯曲强度：  445MPa（XY方向）
     468MPa（XZ）；428MPa（ZX）
    ①抗冲击性能好，强度高；        ②低摩擦系数；         ③高耐磨性；
    ④120℃以上的耐热性；       ⑤ 良好的耐油耐碱性能；
    ⑥较强的吸湿性  ；          ⑦热机械性能受环境湿度的影响。
    应用领域 ①高强度且有一定弹性的部件；
    ②暴露在恶劣环境中使用的结构件；
    ③要求具有高耐疲劳性能的部件；
    ④轴承、螺母、铆钉、垫圈和齿轮等部件；
    ⑤凸轮、滚轮、扣合接头和滑动部件；
    ⑥插头、连接器、夹具和固定装置；
    ⑦电子产品外壳、工具手柄等；




    PP GF30 材料（玻璃纤维增强PP塑料）




    PP GF30材料简介 用一种特殊的玻璃纤维短切纤维（含量30%）增强PP塑料，具有良好的抗紫外线和耐候性。
    性能 熔点：167℃ 密度：0.94g/cm3
    拉伸强度：  35.8 MPa 断裂强力：33.0 MPa
    最大力下的伸长率：3.9% 断裂伸长率：4.4%
    弹性模量：3000 MPa 弯曲模量：4130 MPa
    冲击强度：19.8KJ/m2 最大承受力：89.2 MPa
    ①同时具有优良的耐化学性、强度、刚度；             ②质地较轻；
    ③耐水、耐紫外线；       ④120℃以上的耐热性；      ⑤ 抗侵蚀性环境；
    应用领域 ①暴露在腐蚀性和潮湿环境下或与化学物质接触的部件；
    ②刚性结构元件，如支架、杆、轴和框架；
    ③汽车和航空航天工业；





    PA CF15材料（碳纤维增强尼龙塑料）



    PA CF15材料简介 用碳纤维短切纤维（含量15%）增强尼龙，具有良好机械性能、尺寸稳定性、耐化学性、耐高温性能。
    性能 熔点：234℃ 密度：1.234g/cm3
    玻璃化温度：70℃ 热变形温度：145℃ （0.45MPa下）
    拉伸强度：  62.9 MPa （XY方向）
                19.1 MPa （ZX方向）    		 杨氏模量：5052 MPa （XY方向）
              2455 MPa （ZX方向）
    弯曲强度：  125.1 MPa （XY方向）
                121.9 MPa （XZ方向）
                  56 MPa （ZX方向）    		 弯曲模量：  6063 MPa （XY方向）
                6260 MPa （XZ方向）
                2190 MPa （ZX方向）
    夏比冲击强度（无缺口）： 21.9KJ/m2 （XY) ; 20.4KJ/m2 （XZ) ; 2.8KJ/m2 （ZX) ;
    ①180℃以上的高耐热性；             ②高的刚性和抗冲击性；
    ③与铝材具有接近的强度；       ④高的耐磨性和耐久性；
    ⑤ 较高的耐溶剂性和耐化学性；        ⑥较低的吸湿性；
    ⑦高的尺寸稳定性；                 ⑧易加工
    应用领域 ①受力的同时，能承受高温和恶劣环境的结构和功能部件；
    ②汽车等工业中的金属替代品，该材料制作的部件可替代部分金属件。；
