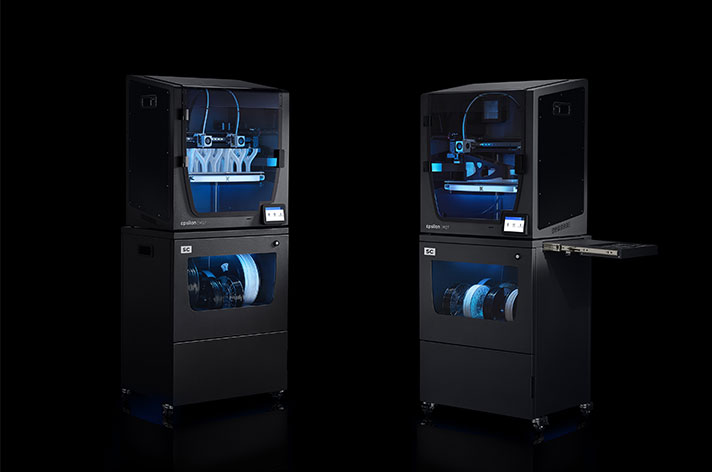

BCN3D独立双喷头3D打印机
  •

        BCN3D Epsilon W27/W27 SC 3D
    打印机简介

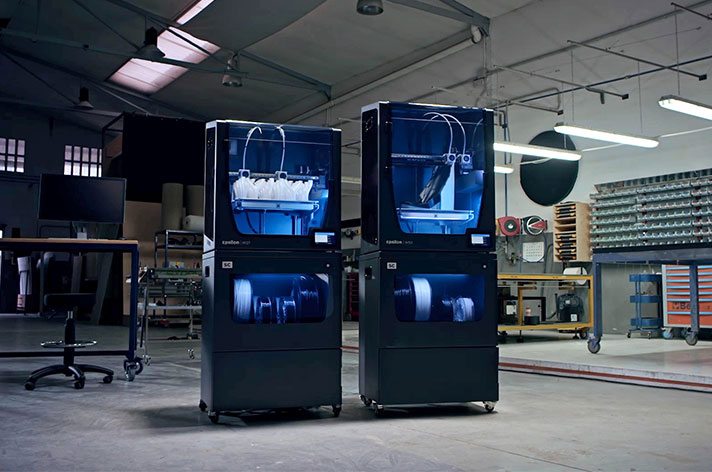

        BCN3D Epsilon 系列 3D打印机是著名的专业3D打印设备公司BCN3D 公司推出的一款功能强大的专业级高端3D打印机,是为打印工程塑料,实现工业级用途而设计的,这得益于它所拥有的被动加热室和全封闭结构。除此之外,IDEX独立双喷头打印系统可以用水溶性PVA耗材打印支撑,免除了用户去除支撑的烦恼,同时可以采用复制和镜像打印模式,能够使打印效率翻倍,是企业和高校等单位在生产和研发过程中快速获得小批量高质量、高精度、多功能的工业级原型件的最佳选择。






    一、能够稳定的打印ABS、PP、PA、碳纤维复合材料、玻璃纤维复合材料

           硬件配置上的保证


    全封闭式带加热打印室



            ABS、PP、PA等工程塑料通常在使用3D打印成型的过程中,很容易打印失败,包括翘边、变形、开裂等。BCN3D Epsilon 配备了全封闭可加热保温仓,能够使打印室整体上保持在60℃或者60℃以下的某一温度,大大材料的冷却速度,有效的大大降低失败因素的产生,是设备能够稳定的打印工程塑料。

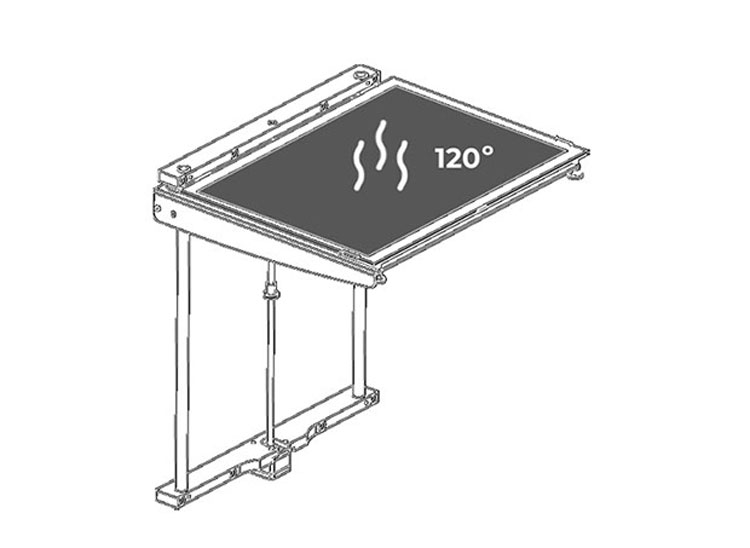

    构建底板的温度可加热到120℃




          120℃的底板温度能够大大降低在打印ABS 、PP、PA等工业级材料时,翘边、粘不上等失败因素的发生,使打印过程稳定可靠。

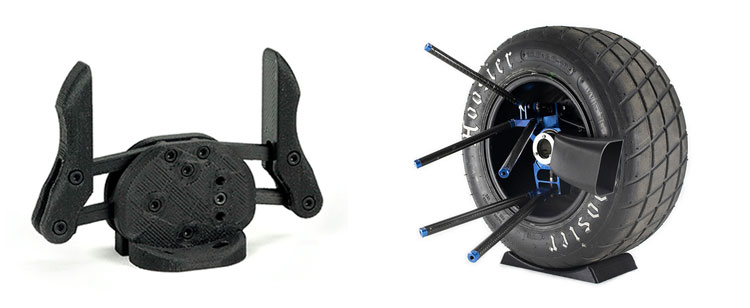

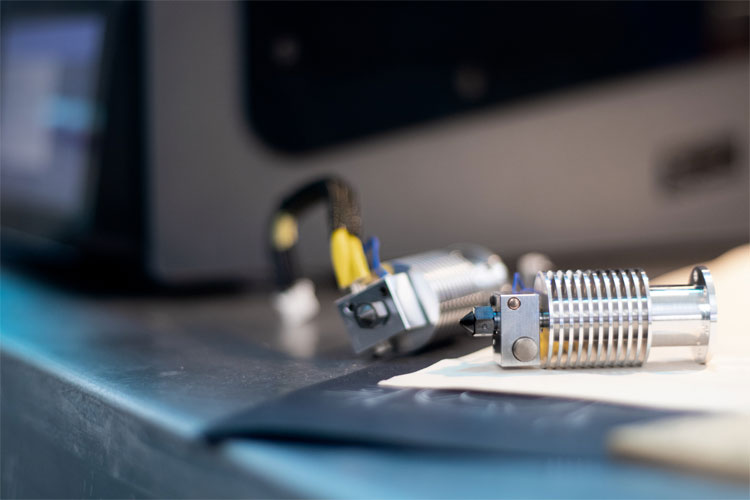

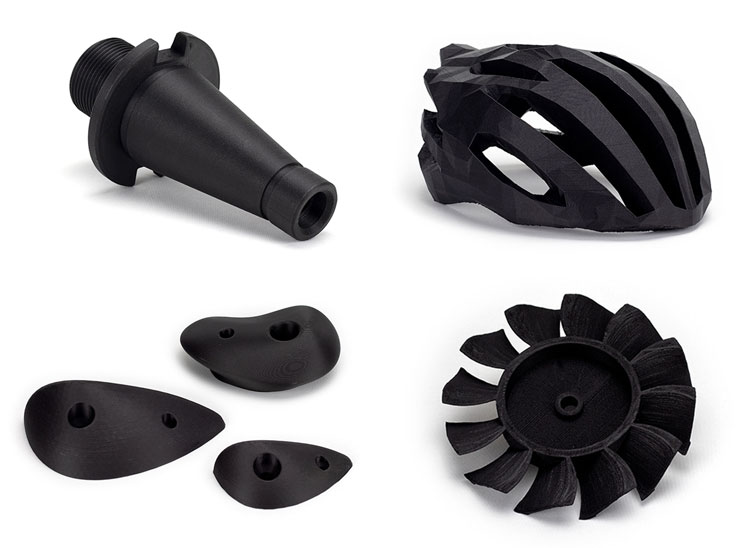

    专为打印复合材料而设计的高性能喷头Hotend X




    Hotend X 是专为 BCN3D Epsilon W27 和W50 设计配备的,这款喷头使Epsilon机器能够流畅的打印纤维增强塑料,使Epsilon 能够打印各种超高性能的部件,满足特殊的用途。



    二、产品特点和优势

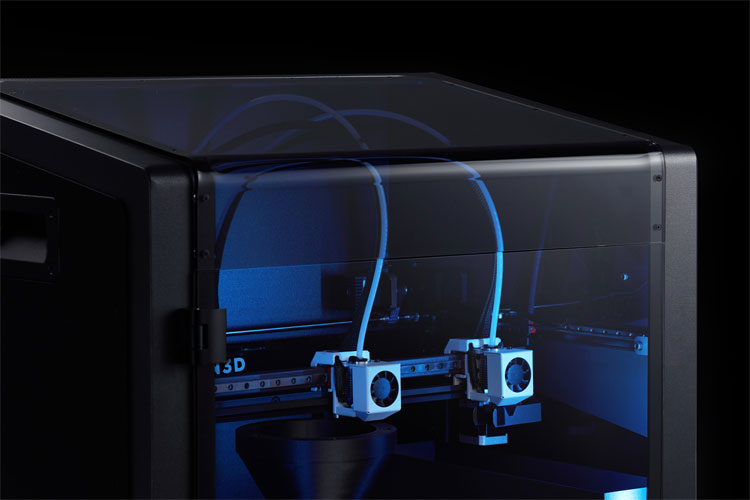

    1、双喷头结构---能够很好的用水溶性PVA耗材打印支撑

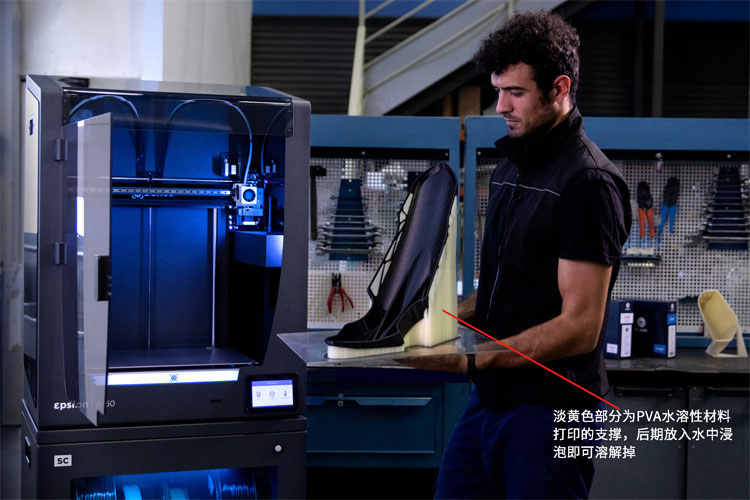

           能够打印PVA水溶性支撑这种功能,对于企业和科研院校是很重要的,因为在大多数情况下我们打印的模型都不是规则的形状,3D打印的过程中,对于悬空的部分需要加支撑才能打印,如果是单喷头的机器,支撑材料和主体模型是同种材料并且长在一起,很难去除,有些复杂模型的支撑根本就没法去除,即使费很大力去除了,对主体结构也有很大的损伤。
           BCN3D Epsilon系列 3D打印机可以一个喷头装入PVA水溶支撑材料用来打印支撑,另一个喷头转入打印主体模型耗材打印我们需要的模型,两个喷头都参与打印,打印完成后,只需将模型放入水中泡一泡,支撑就会溶解在水中,得到我们需要的模型,这一功能使我们能够打印任意复杂的模型。

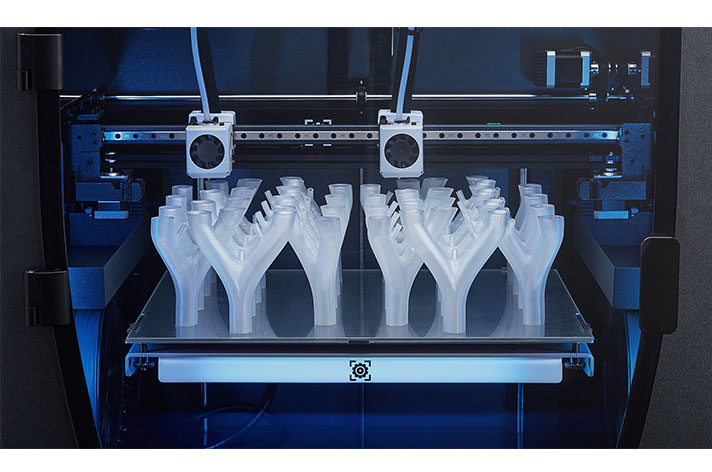

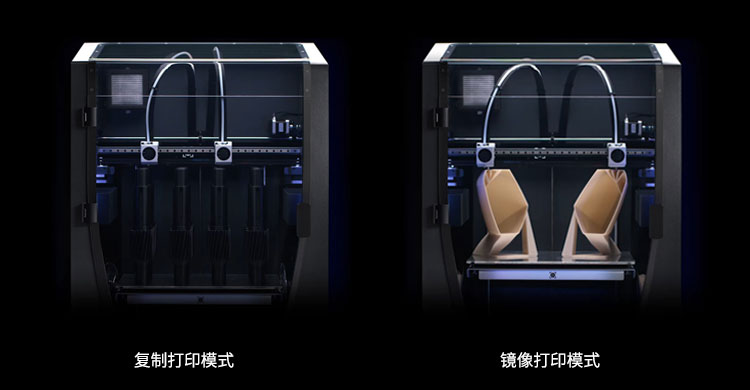

    2、镜像和复制打印功能----使打印效率翻倍,适合企业小批量生产




            复制打印模式是这样的:比如你用单喷头去打印一个模型,需要1小时,生产效率就是1小时一个模型;如果采用复制打印模式打印这个模型,则两个喷头同时同步运动打印,模型打印完成的时间依然是1小时,但是得到的是两个一模一样的模型,即生产效率是1小时两个模型,效率翻了一倍。这一功能非常适合企业或者工厂打印日常需要用的小批量模型,例如工装夹具等,相比其他的机器,BCN3D Epsilon 3D打印机的这种功能节省时间。
           镜像打印模式和复制打印类似,只不过复制打印模式得到的是一模一样的模型,镜像打印得到的是两个呈对称结构的模型。

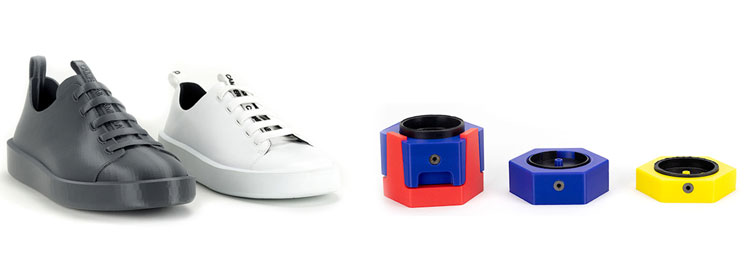

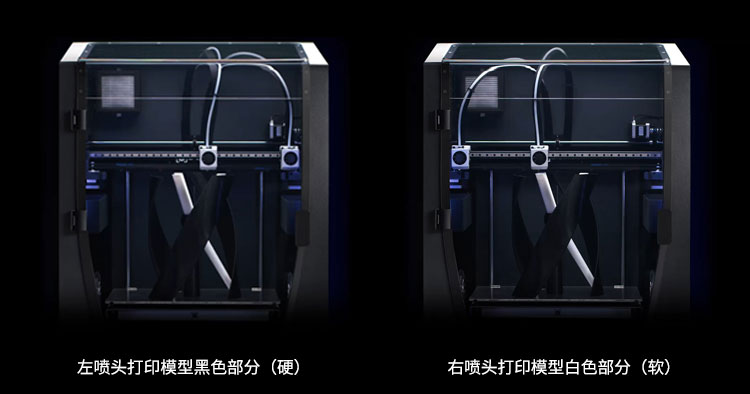

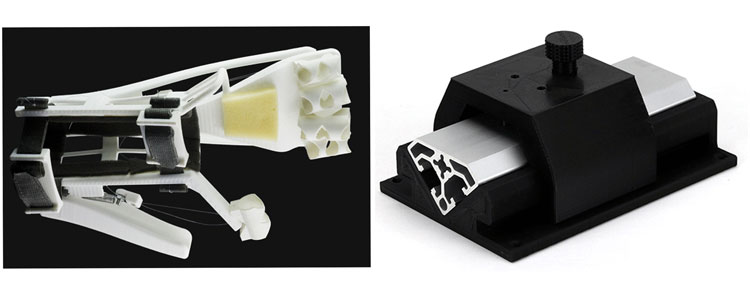

    3、多材料打印--- 一个模型由两种材料组成(例如:有软的部分,有硬的部分)



     在企业和高校的研究工作上,经常需要双材料模型,即一个完整的模型包含两种不同的材料,BCN3D Epsilon 3D打印机的独立双喷头结构和广泛的耗材适应性,在很多情况下都能够打印这种模型。

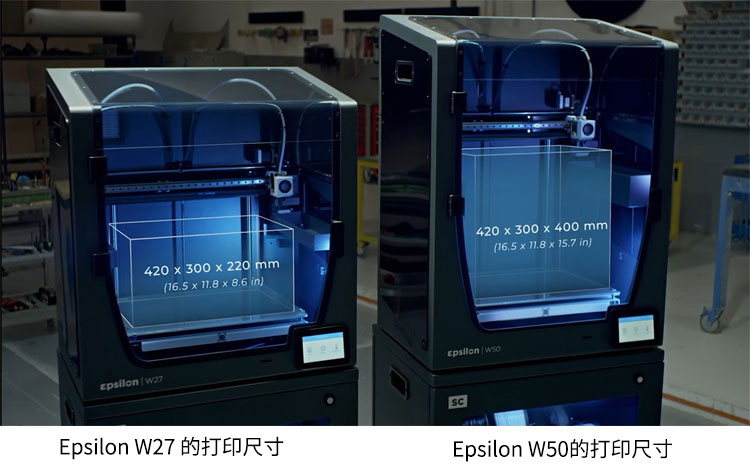

    4、合适且较大的打印尺寸




    420×300×220mm和420×300×400mm的尺寸能够满足我们通常大部分的打印需求,这个尺寸在行业内也算上比较大的。

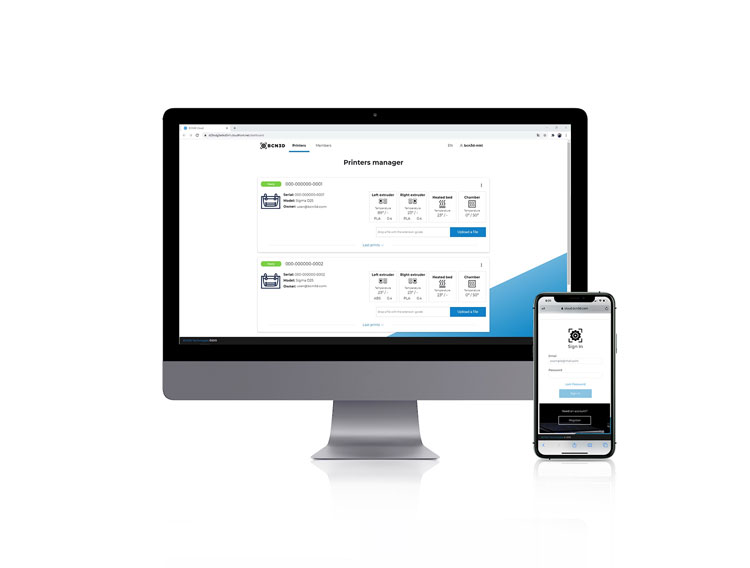

    5、可以WIFI远程控制打印

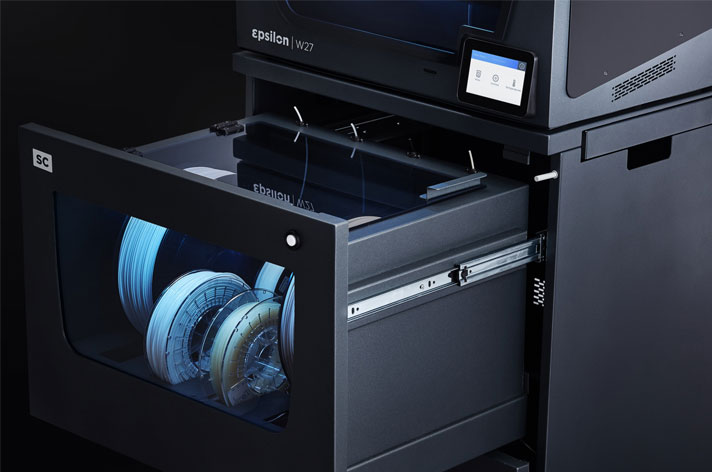

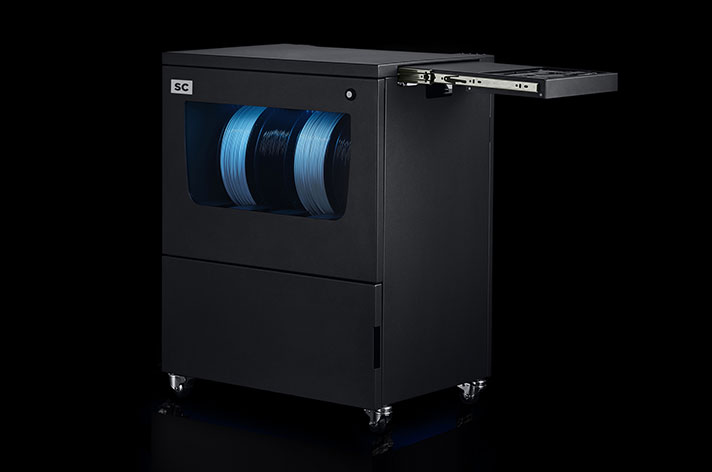

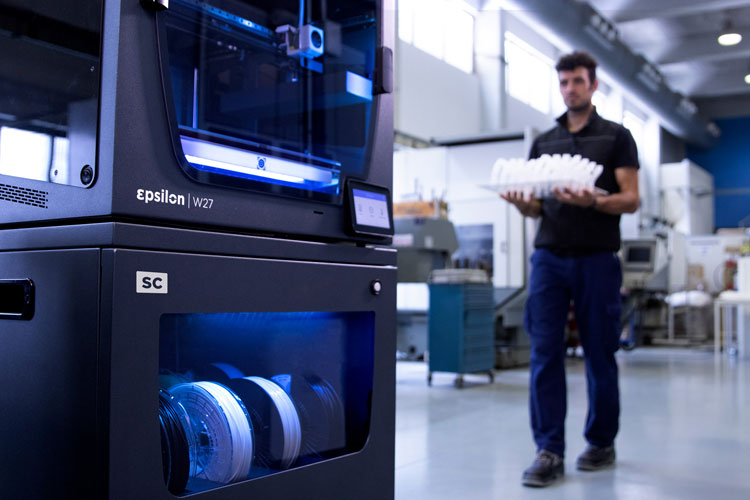

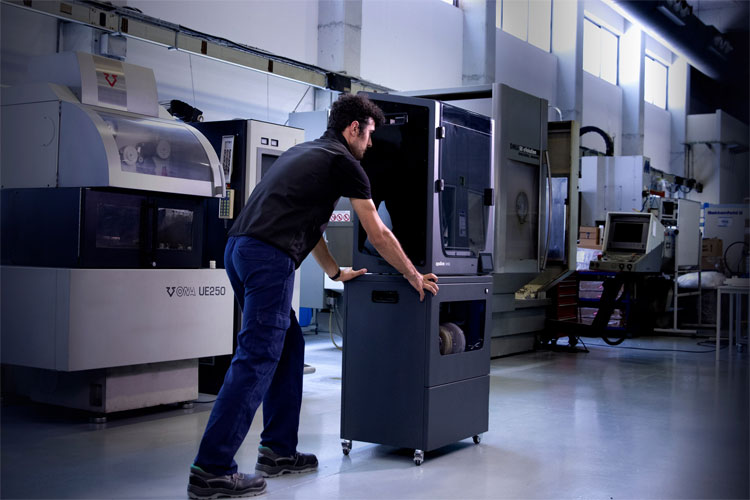

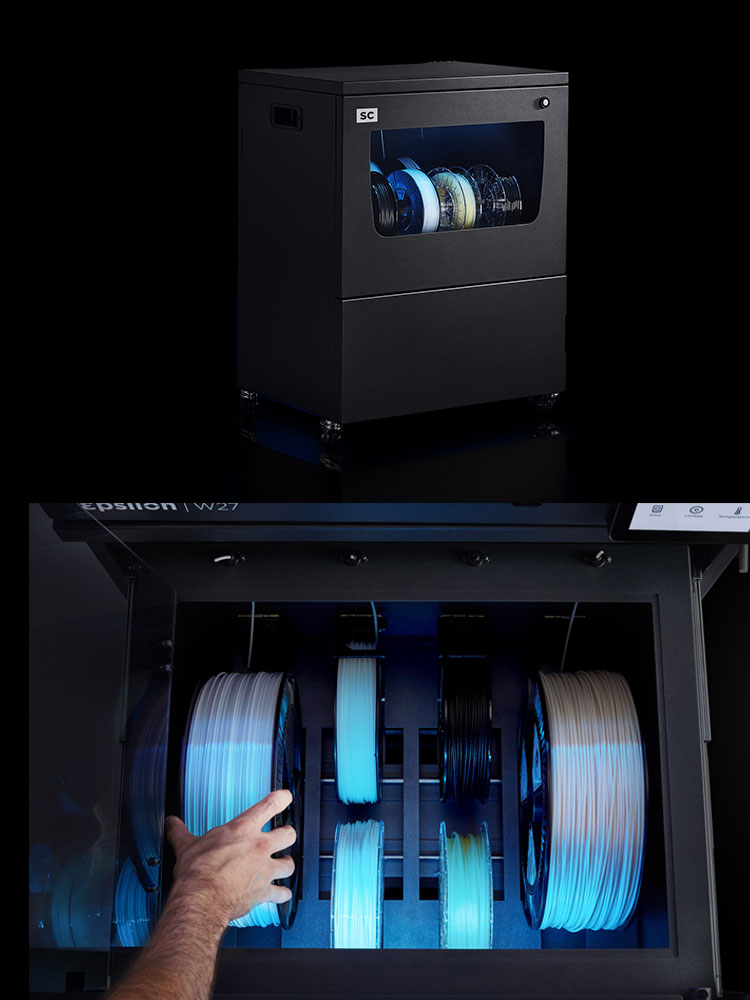

    三、可配备多功能耗材箱






     主要功能

    (1)保持耗材的干燥、便于耗材的存放

    (2)方便存放、取用工具,更加人性化

    (3)配备UPS断电供电系统

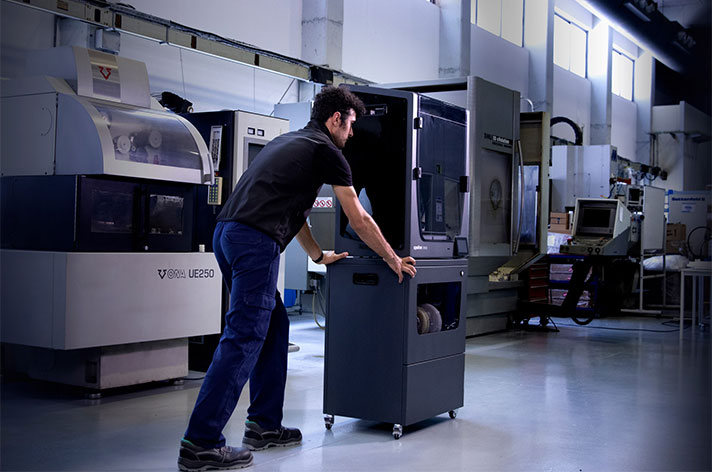

    (4)方便整个设备的移动,方便使用和对环境的卫生清洁








  •

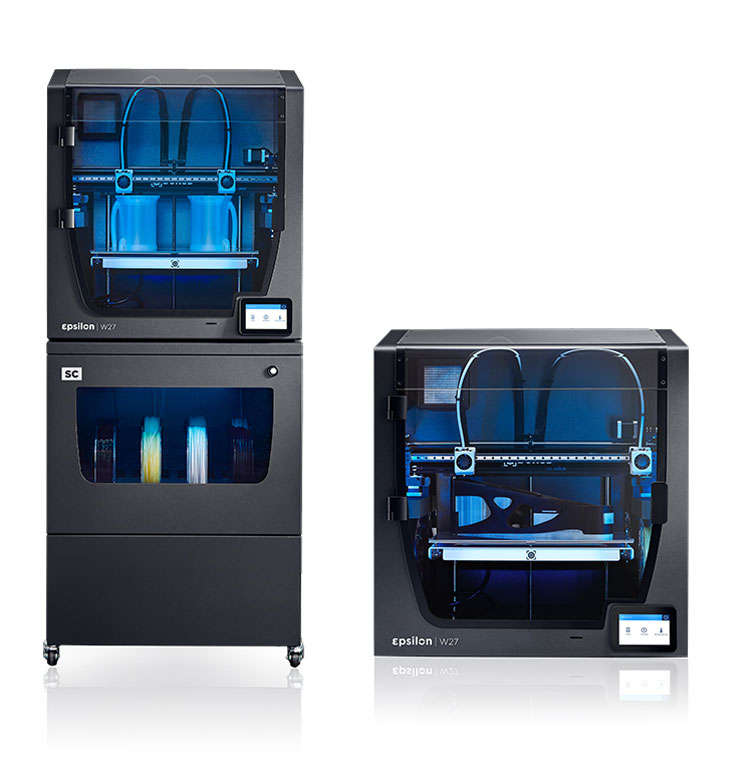

    BCN3D Epsilon W27系列 3D打印机规格参数
    产品型号 W27/W27 SC
    打印机参数 打印技术 熔融堆积成型(FDM)
    打印系统结构 独立双喷头结构(IDEX)
    打印体积 420mm×300mm×220mm(长×宽×高)
    打印室 被动加热功能;
    全封闭结构;
    开门即停功能;
    空气过滤系统 高效微粒空气过滤器
    活性炭过滤器
    喷头数量 2
    喷嘴直径 0.4mm(标配)、0.6mm、0.8mm、1.0mm;
    Hotend X : 0.6mm;
    挤出机系统 Bondtech双齿轮驱动挤出系统;
    E3D 研发设计高性能喷头热端;
    打印模式 单喷头打印模式;
    复制打印模式;
    镜像打印模式;
    多材料打印模式;
    可溶解支撑打印模式;
    固件 BCN3D Sigma D25-Marlin
    加热床 导热硅胶板
    屏幕 5英寸全彩多功能触摸屏
    支持的语言 中文、英文、德语、法语等
    支持的文件格式 gcode
    运行音量 49 dB(A)
    资质认证 CE/FCC
    数据传输方式 不联网状态下:SD卡;
    联网状态下:WIFI 或者 以太网(通过BCN3D Cloud联接)
    打印材料 耗材直径 2.85mm
    可用耗材 标准耗材:PLA、PETG、TPU、PVA;
    专业级耗材:ABS、PP、PA
    复合材料:PP GF30(玻璃纤维增强PP塑料)
    PAHT CF15( 碳纤维增强尼龙塑料)
    开放的耗材系统 是(可使用非原厂耗材,通用性强)
    打印参数 可打印层厚 0.05mm~0.5mm
    推荐打印层厚 0.2mm、0.3mm、0.4mm(根据喷头直径而定)
    定位精度(X/Y/Z) 1,25μm / 1,25μm / 1μm
    喷头最高温度 300℃
    加热床最高温度 120℃
    打印室最高温度 60℃
    软件 使用的切片软件 BCN3D Cura
    运行系统 Windows, Mac, Linux
    支持的文件格式 STL, OBJ, AMF,3MF
    无线联接方式 BCN3D Cloud
    支持的浏览器 Google Chrome, Mozilla Firefox,
    Microsoft Edge, Safari, Opera
    结构参数 机器尺寸(含耗材管) 690mm×530mm×750mm(长宽高)
    重量 33Kg
    运输尺寸 800mm×600mm×1090mm
    运输重量 46Kg
    运输包装 半托盘
    电源 输入 AC 84-240V, AC 3,6-1,3A, 50-60Hz
    最大功率 650W

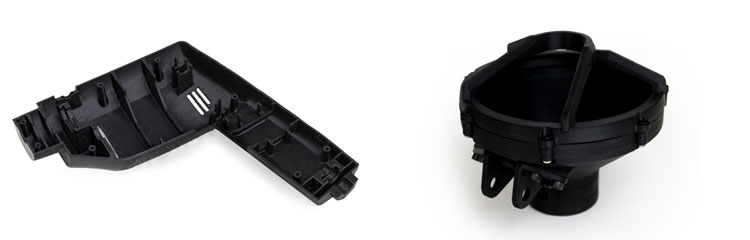

  • 各种材料的性能和打印模型展示


     PLA
    材料



    PLA材料简介 也叫聚乳酸,是一种生物可降解、可回收、食品级安全的聚合物
    性能 熔点:115±35℃ 玻璃点转化温度:57℃
    拉伸强度:70 MPa 拉伸模量:3120 MPa
    夏比冲击强度:3.4KJ/m2 密度:1.24g/cm3
    ①可打印比较精细的模型,模型表面比较光滑;
    ②良好的拉伸强度;    ③刚性较好,较脆 ;    ④良好的抗紫外线性能;
    ⑤正常使用温度不超过50℃;  ⑥无异味,无毒无害,适合在教育和办公环境使用;
    ⑦能够用PVA水溶材料打印支撑; ⑧防潮性能较差,易受潮。
    应用领域 ①建筑模型 ;       ②工业设计、概念模型;       ③熔模铸造模具;
    ④其他对机械性能要求不高的模型。



    PETG材料




    PETG材料简介 是一种全球广泛使用的共聚酯,从塑料水瓶到布料纤维,并且100%可回收。
    性能 透明度:90% 热变形温度:70℃
    拉伸强度:53 MPa 拉伸模量:2020 MPa
    弯曲强度:69 MPa 弯曲模量:2050 MPa
    夏比冲击强度:8.1KJ/m2 密度:1.27g/cm3
    断裂伸长率:22.7%
    ①出色的耐化学性能; ②良好的尺寸稳定性和韧性;    ③表面光洁度好 ;
    ④良好的耐磨性;    ⑤抗湿性能好;  ⑥可在不超过70℃环境下正常使用;
    ⑦能够用PVA水溶材料打印支撑; ⑧超细颗粒和挥发性有机化合物含量较低。
    应用领域 ①在酸碱盐环境中使用的部件 ;
    ②工业设计、功能模型;以及要求具有较好综合机械性能的模型件
    ③防水模型件;          ④承受一定应力的结构件;
    ⑤活动连接件;     ⑥饮料瓶。

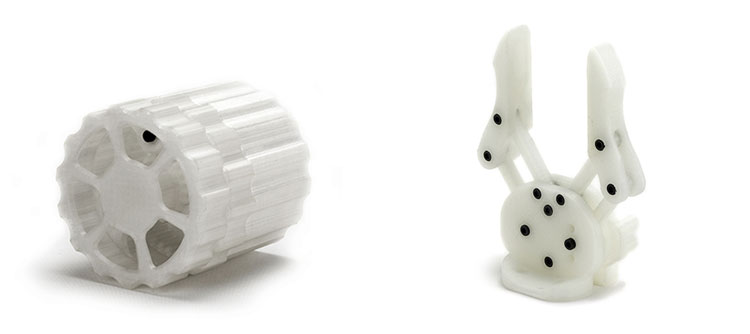

    PVA水溶性支撑材料




    PVA材料简介 又叫聚乙烯醇,是一种能够溶于水的聚合物,在3D打印中常用于打印模型支撑。
    性能 杨氏模量:3500 MPa 夏比冲击强度:1.7KJ/m2
    密度:1.22g/cm3
    ①3D打印过程中不宜堵塞和降解;
    ②可轻松溶解在自来水中;
    ③可生物降解 ;
    应用领域 ①与PLA 、PETG、TPU、Nylon等材料有良好的附着力,能一起打印,组成多材料模型 ;
    ②在打印复杂模型时,用PVA 打印水溶性支撑;
    ③用于打印消失模具

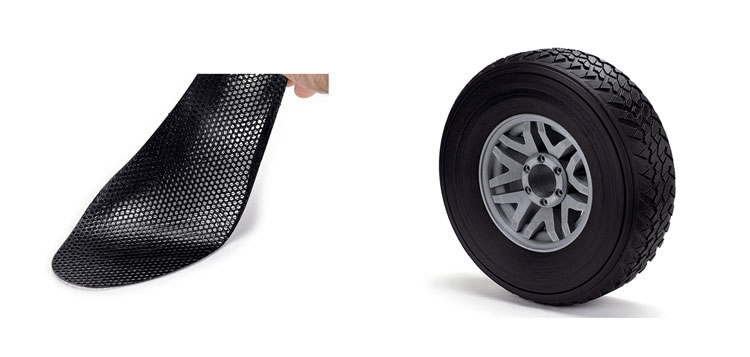

    TPU材料



    TPU材料简介 学名:热塑性聚氨酯,是一种类似橡胶的弹性塑料。
    性能 熔点:225℃ 玻璃点转化温度:-16℃
    拉伸强度:50 MPa 拉伸模量:150 MPa
    断裂伸长率:450% 密度:1.16g/cm3
    肖氏硬度:98A
    ①高弹性,类似橡胶;
    ②高的耐磨性,耐磨损;    ③耐油、耐化学性;    ④良好的抗冲击性能;
    ⑤正常使用温度不超过60℃;  ⑥伸长率可达450%;
    ⑦能够用PVA水溶材料打印支撑;
    应用领域 ①工业密封圈、垫圈、套管或铰链 ;       ②软质模型;
    ③包含软质材料的多材料模型;

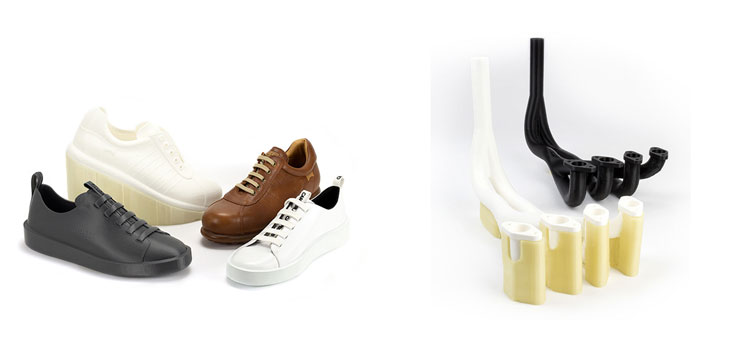

    ④鞋底、鞋;
    ⑤减震器、车轮等。


    ABS 材料



    ABS材料简介 ABS 是一种常见的塑料,具有良好的综合性能,良好的耐热、耐腐蚀性能。
    性能 热变形温度:91℃ (0.45MPa下) 玻璃点转化温度:114℃
    拉伸强度:30MPa (XY方向)
              17.9MPa(ZX方向)
    杨氏模量:1379 MPa (XY方向)
              1106 MPa  (ZX方向)
    断裂伸长率:10.9%(XY方向)
                2.1%(ZX方向)
    弯曲强度:48.3 MPa (XY方向)
              23.1 MPa  (ZX方向)
    弯曲模量:1406 MPa (XY方向)
               878 MPa  (ZX方向)
    夏比冲击强度:32KJ/ m2 (有缺口)
    夏比冲击强度:71.9KJ/ m2 (无缺口)
    ①打印出的模型具有哑光效果;
    ②良好的刚度和尺寸稳定性;
    ③很好的耐冲击性能, 即使在低温下,该性能也很好;
    ④100℃以上的耐热性;
    ⑤良好的耐水性能;  ⑥耐有机溶剂性能低;
    应用领域 ①承受较高机械应力的部件 ;       ②高强度原型,最终用途部件;
    ③艺术设计外观模型;    ④电子电器产品上的塑料部件;
    ⑤需要精密配合的部件如旋钮、盖子等。    ⑥具有卡扣配合接头的刚性模型。



    PP材料



    PP材料简介 也叫聚丙烯,是一种半晶状热塑性塑料,具有良好的耐化学性能、耐热性、高强度机械性能和高耐磨加工性能。
    性能 熔点:160℃ 密度:0.9g/cm3
    拉伸强度:11.9 MPa (XY方向)
               8.9 MPa   (ZX方向)
    杨氏模量:470 MPa (XY方向)
              554 MPa  (ZX方向)
    断裂伸长率:200%(XY方向)
                3.2%(ZX方向)
    弯曲强度:19.6 MPa (XY方向)
              24.5 MPa  (XZ方向)
    弯曲模量:1512 MPa (XY方向)
               2466 MPa  (XZ方向)
    夏比冲击强度:61KJ/ m2 (无缺口)
    ①对腐蚀性化学物质,如碱,酸和有机溶剂有特殊的抵抗力;
    ②质地轻、透明;     ③弹性好、耐冲击;
    ④良好的耐用性和耐疲劳性,即使在低温环境下依然具有良好的性能;
    ⑤ 100℃以上的耐热性;  ⑥具有疏水性,不粘表面。

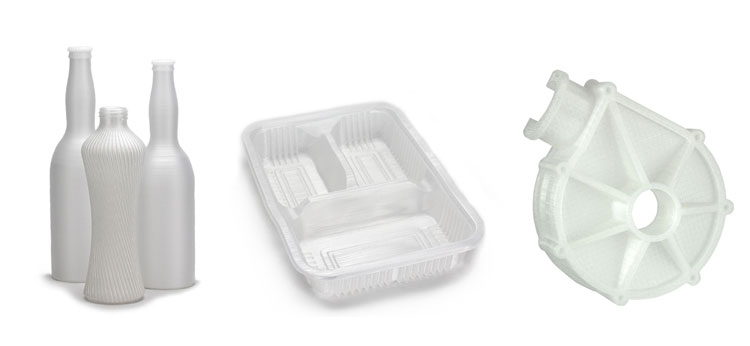

    应用领域 ①适于打印轻质零件,常用来制作瓶子、包装盒和容器;
    ②常用于汽车或其他设备的非结构部分;
    ③由于其良好的耐磨性,可用于制作插头、闭锁、活动铰链等经常发生摩擦的部件;
    ④由于其优良的耐化学性,可用于制作在化学环境中使用的部件;
    ⑤ 具有疏水性,常用于与水接触的管道、接头等元件;



    PA材料



    PA材料简介 也叫尼龙,具有较高的机械强度、刚度和热稳定性,即使在低温下也具有良好的韧性,是一种应用广泛的工程塑料。
    性能 热变形温度:135℃ 密度:1.115g/cm3
    玻璃化温度:49℃ 熔点:197℃
    拉伸强度: 33.2MPa(XY方向)
                17.6MPa(ZX方向)
    杨氏模量:395 MPa (XY方向)
              334 MPa  (ZX方向)
    断裂伸长率:143.3% (XY方向)
                12.8%  (ZX方向)
    Izod冲击强度(缺口):85.4KJ/m2 (XY)
    106.0KJ/m2 (XZ)   10.1KJ/m2 (ZX)
    弯曲强度:  17.7MPa(XY方向)
     18.1MPa(XZ方向);17.3MPa(ZX方向)
    弯曲强度:  445MPa(XY方向)
     468MPa(XZ);428MPa(ZX)
    ①抗冲击性能好,强度高;        ②低摩擦系数;         ③高耐磨性;
    ④120℃以上的耐热性;       ⑤ 良好的耐油耐碱性能;
    ⑥较强的吸湿性  ;          ⑦热机械性能受环境湿度的影响。
    应用领域 ①高强度且有一定弹性的部件;
    ②暴露在恶劣环境中使用的结构件;
    ③要求具有高耐疲劳性能的部件;
    ④轴承、螺母、铆钉、垫圈和齿轮等部件;
    ⑤凸轮、滚轮、扣合接头和滑动部件;
    ⑥插头、连接器、夹具和固定装置;
    ⑦电子产品外壳、工具手柄等;



    PP GF30 材料(玻璃纤维增强PP塑料)



    PP GF30材料简介 用一种特殊的玻璃纤维短切纤维(含量30%)增强PP塑料,具有良好的抗紫外线和耐候性。
    性能 熔点:167℃ 密度:0.94g/cm3
    拉伸强度:  35.8 MPa 断裂强力:33.0 MPa
    最大力下的伸长率:3.9% 断裂伸长率:4.4%
    弹性模量:3000 MPa 弯曲模量:4130 MPa
    冲击强度:19.8KJ/m2 最大承受力:89.2 MPa
    ①同时具有优良的耐化学性、强度、刚度;             ②质地较轻;
    ③耐水、耐紫外线;       ④120℃以上的耐热性;      ⑤ 抗侵蚀性环境;
    应用领域 ①暴露在腐蚀性和潮湿环境下或与化学物质接触的部件;
    ②刚性结构元件,如支架、杆、轴和框架;
    ③汽车和航空航天工业;



    PA CF15材料(碳纤维增强尼龙塑料)



    PA CF15材料简介 用碳纤维短切纤维(含量15%)增强尼龙,具有良好机械性能、尺寸稳定性、耐化学性、耐高温性能。
    性能 熔点:234℃ 密度:1.234g/cm3
    玻璃化温度:70℃ 热变形温度:145℃ (0.45MPa下)
    拉伸强度:  62.9 MPa (XY方向)
                19.1 MPa (ZX方向)
    杨氏模量:5052 MPa (XY方向)
              2455 MPa (ZX方向)
    弯曲强度:  125.1 MPa (XY方向)
                121.9 MPa (XZ方向)
                  56 MPa (ZX方向)
    弯曲模量:  6063 MPa (XY方向)
                6260 MPa (XZ方向)
                2190 MPa (ZX方向)
    夏比冲击强度(无缺口): 21.9KJ/m2 (XY) ; 20.4KJ/m2 (XZ) ; 2.8KJ/m2 (ZX) ;
    ①180℃以上的高耐热性;             ②高的刚性和抗冲击性;
    ③与铝材具有接近的强度;       ④高的耐磨性和耐久性;
    ⑤ 较高的耐溶剂性和耐化学性;        ⑥较低的吸湿性;
    ⑦高的尺寸稳定性;                 ⑧易加工
    应用领域 ①受力的同时,能承受高温和恶劣环境的结构和功能部件;
    ②汽车等工业中的金属替代品,该材料制作的部件可替代部分金属件。;
